一、所需資料

Io34-LR說明書：http://www.guoyijianzhu.cn/Download/898.html

LR206說明書：http://www.guoyijianzhu.cn/Download/591.html

Io34-LR設置軟件：http://www.guoyijianzhu.cn/Download/899.html

LR206設置軟件：http://www.guoyijianzhu.cn/Download/693.html

小黃人調試助手：http://www.guoyijianzhu.cn/Product/78.html

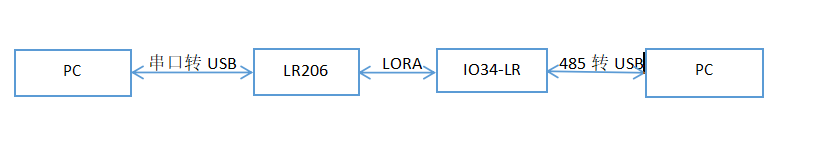

二、網絡拓?fù)鋱D

三、設置IO34-LR

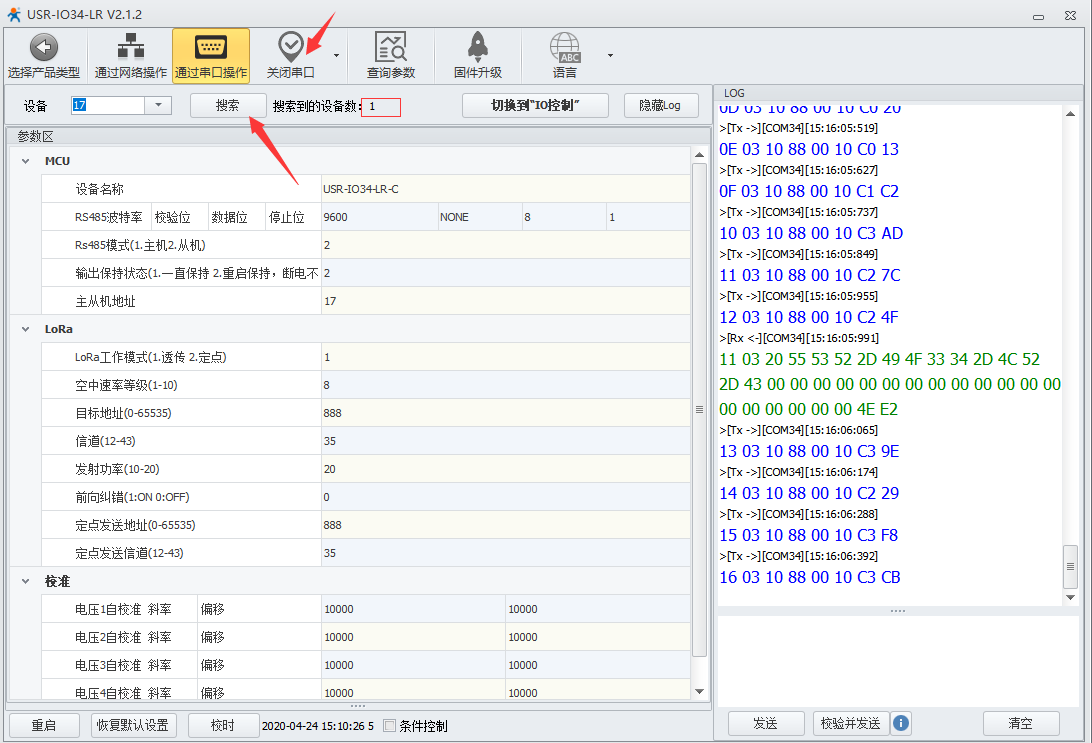

1.用485轉usb連接電腦，選擇通過串口操作，在下拉列表中選擇正確的串口號跟串口參數，打開串口，點擊搜索

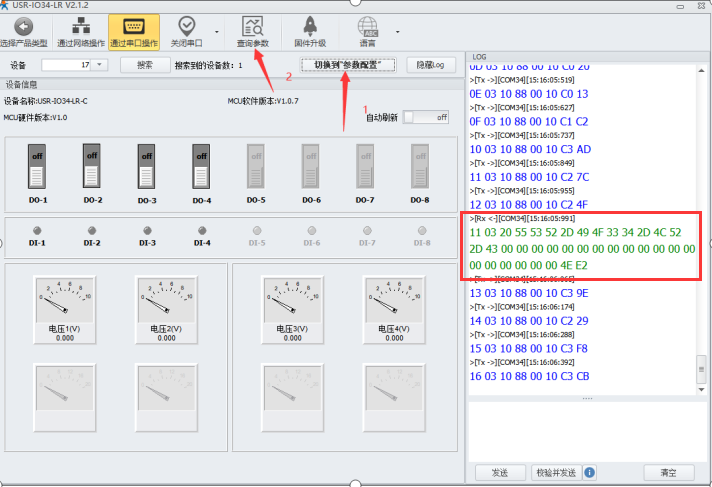

2、點擊搜索后會發現右側log區有數據循環發送，等出現綠色數據后點擊停止，在設備下拉欄中選擇搜索到設備后，查詢設備當前參數，切換到參數配置

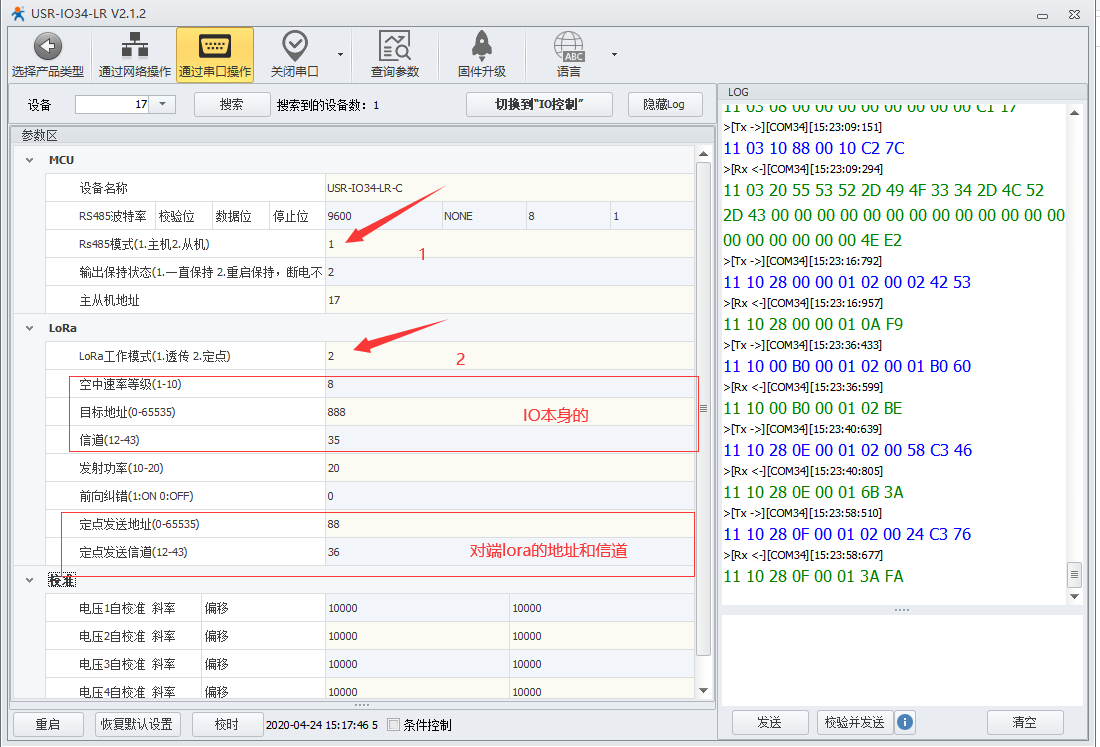

3、在Lora設置欄中設備參數

  RS485模式：1主機

工作模式：2定點

速率等級與LR206的速率等級相同

目標地址、信道和LR206的目標地址、信道設置不同

定點發送地址和定點發送信道填寫LR206的目標地址和信道

設置完參數后點擊一下軟件空白區，如果每設置一個參數后右側log區都有數據發送則設置成功

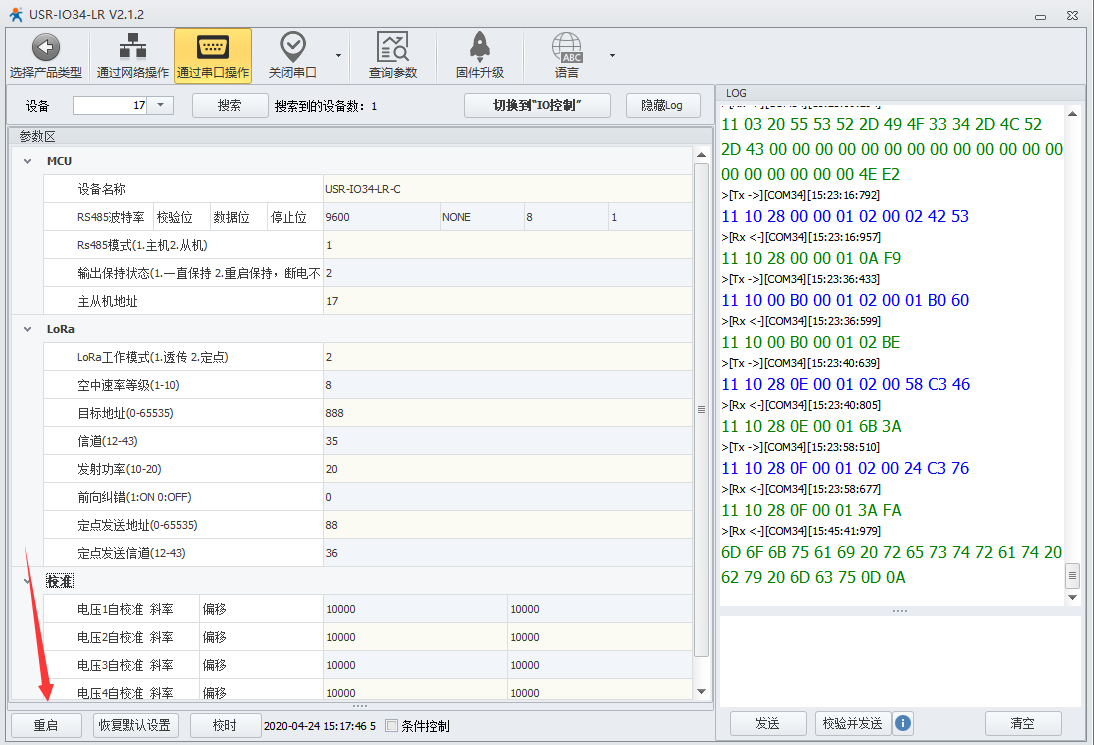

4.設置好后點擊左下角重啟設備

四．設置LORA設備

1.用串口線轉usb連接電腦后，選擇正確的串口號和串口參數，點擊打開串口，Lora默認串口參數：115200，n，8，1

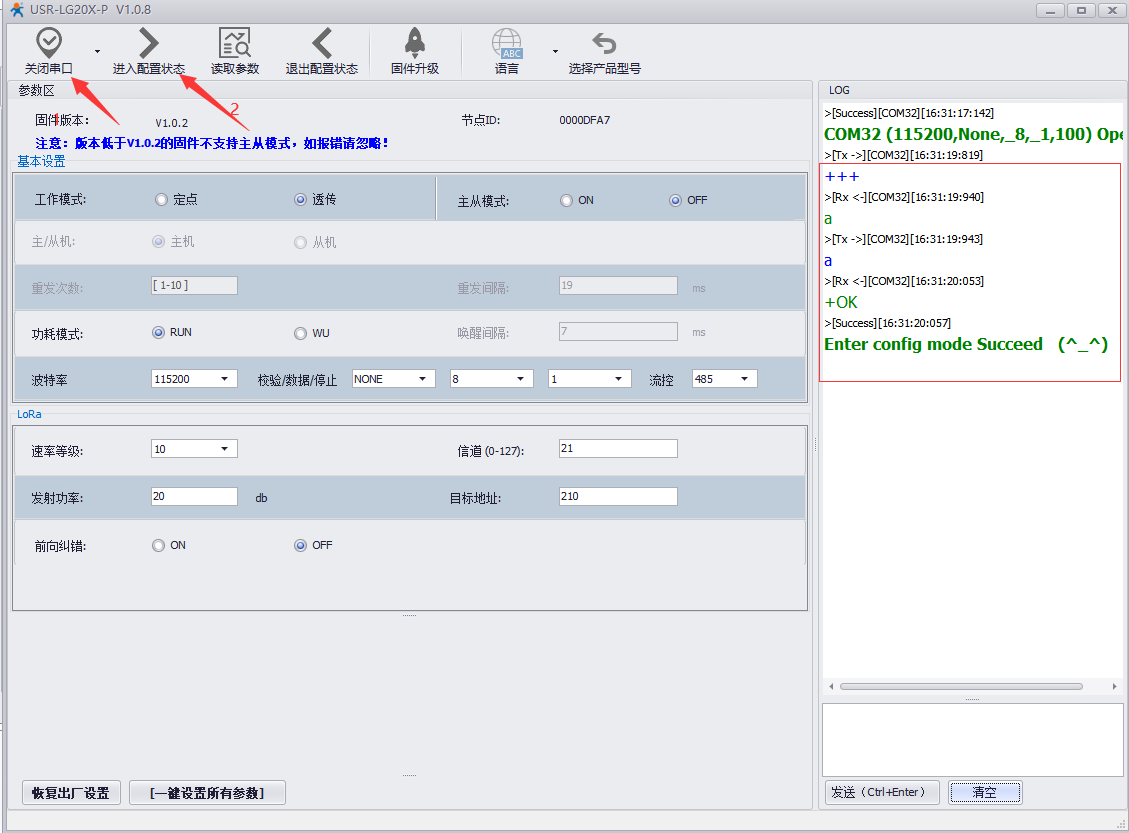

2.點擊進入配置，右邊LOG區域內返回OK，表示成功進入配置狀態，點擊讀取參數，讀取一下設備的當前參數

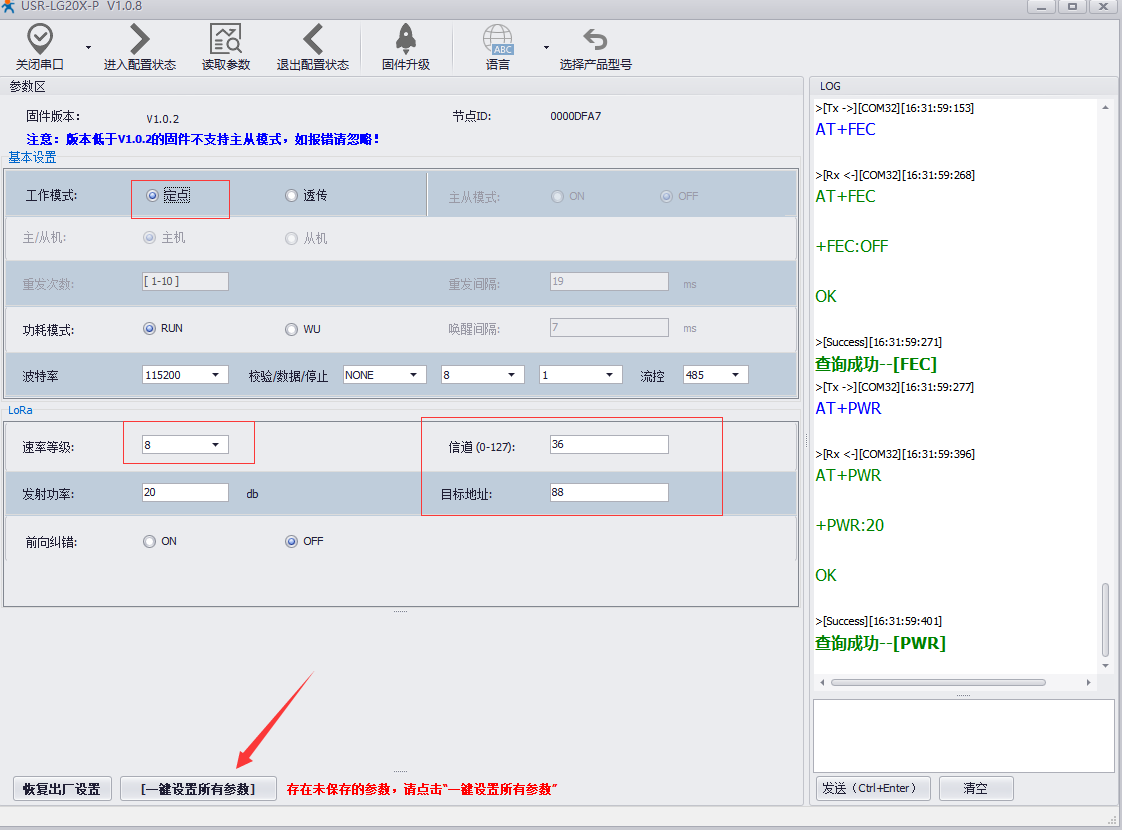

3. 將工作模式設置為定點，速率等級和IO34-LR相同，信道和目標地址和IO34-LR的信道和目標地址設置不同，和IO34-LR的定點發送地址和定點發送信到設置相同

4. 參數設置好后，點擊設置軟件左下角的一鍵設置所有參數

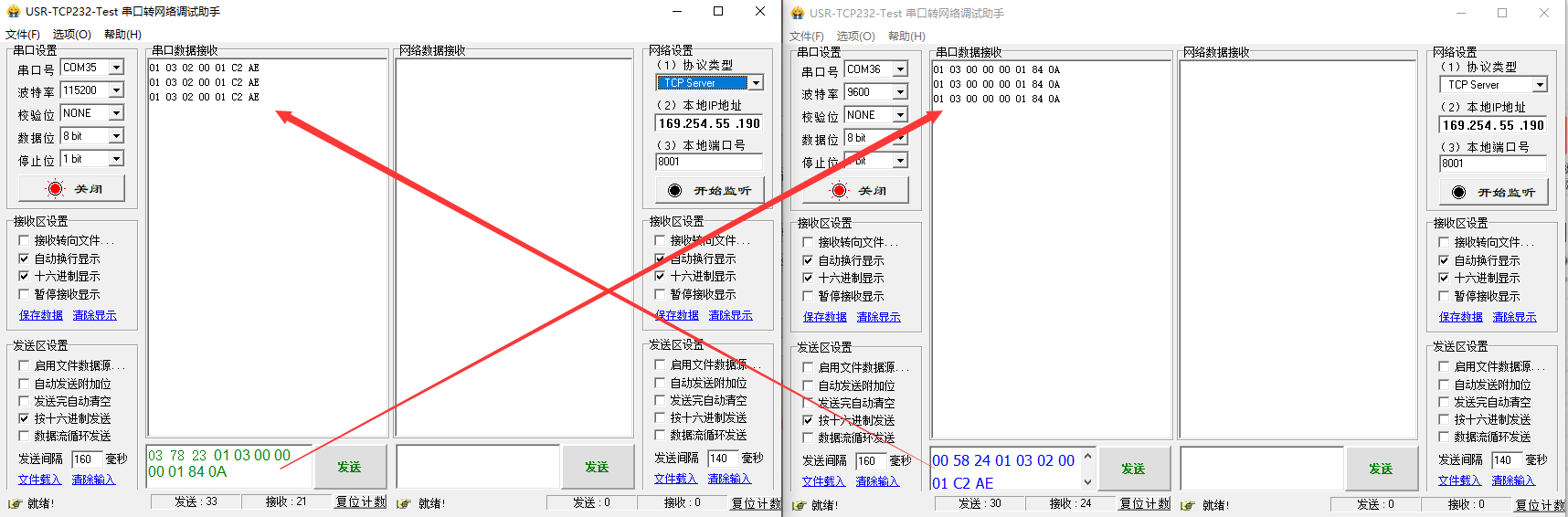

5. 打開串口調試助手，lora端發送的數據格式：包頭+標準的modbus指令16進制發送；IO34-LR響應：包頭+modbus指令響應

包頭：對方的目標地址（轉換為16進制）+信道（轉換為16進制）
