USR-N520連接有人云Modbus RTU設備組態測試

　一、資料下載

　　1、串口服務器USR-N520 軟件設計手冊

　　2、USR-N520 說明手冊

　　3、M4系列設置軟件 V2.3.4.106

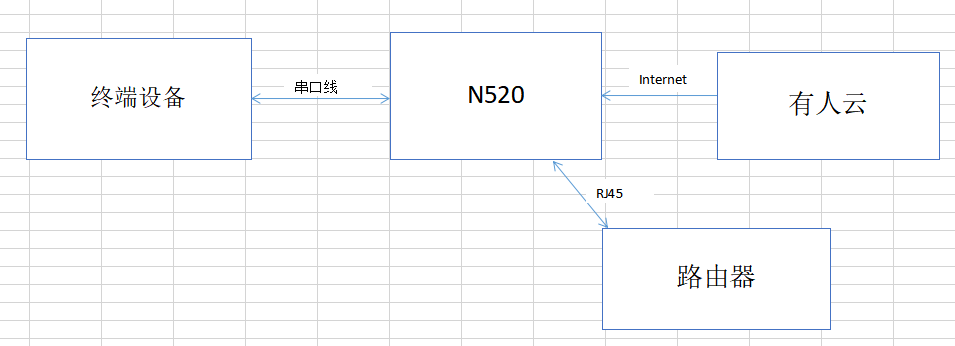

二、連接框圖

三、設置步驟

   1.關閉殺毒軟件防火墻，殺毒軟件,VPN，多余網卡，虛擬機；

　　2. N520的網線與電腦直連，電腦打開設置軟件.

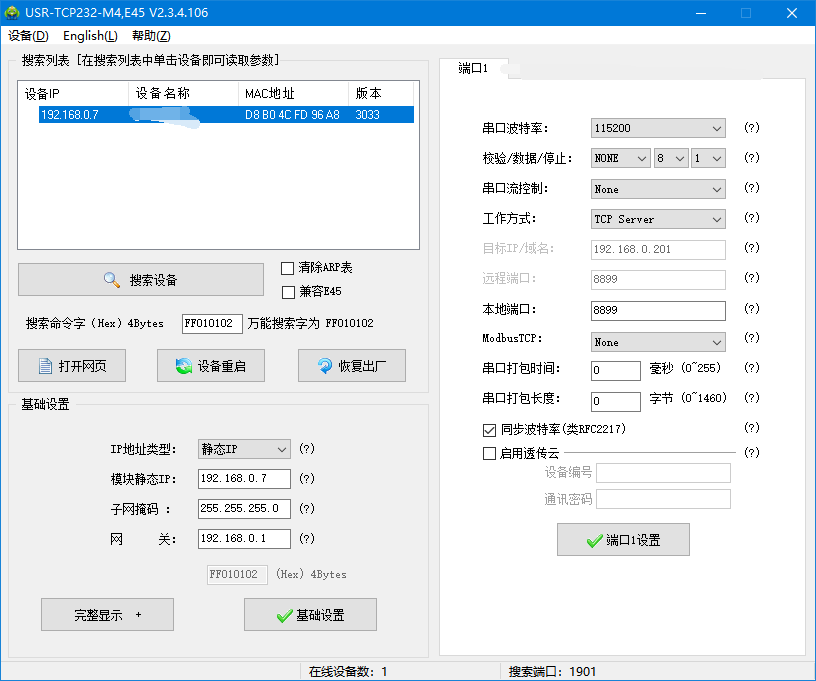

　　3、搜索設備--搜到設備之后Ip地址類型設置成DHCP

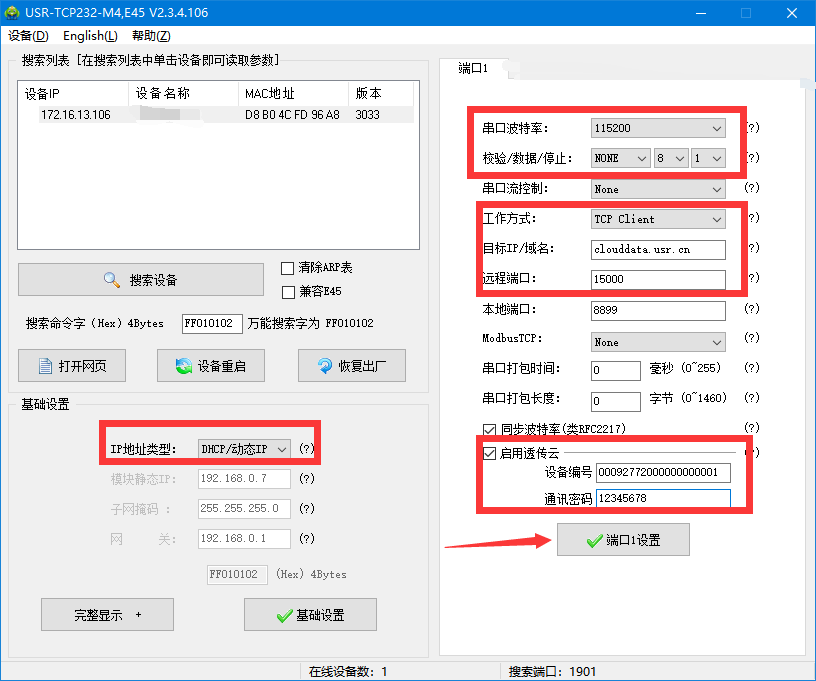

      4、設置參數：將工作方式 ，遠程服務器地址和遠程端口分別設置為：TCp client、clouddata.usr.cn、15000

      5、勾選啟用透?jìng)髟?，將有人云中添加過的520的SN和密碼填入到設備編號和密碼(SN與密碼可以通過操作按照?qǐng)D示下面的案例獲取)--設置完成后點擊保存參數。

      6、設備的網口接到可以上外網的路由器或者是交換機上

有人云設置參考 ：有人設備通過設備ID方法連接有人云組態顯示案例 http://www.guoyijianzhu.cn/Faq/1137.html
