一、資料下載及準備工作：

WH-L101-L 4個
WH-L10x-EVK 評估板 4個
LORA天線 4條

USB-RS485/RS232串口線 2條
12V電源適配器 4個
筆記本電腦 1臺

WH-L101-L 點對點協議說明書：http://www.guoyijianzhu.cn/Download/1115.html
WH-L101-L設置軟件：http://www.guoyijianzhu.cn/Download/1301.html
WH-L10x-EVK 說明書 ：http://www.guoyijianzhu.cn/Download/708.html
二、硬件連接方式：
1、將每一個WH-L101-L 需焊接在模塊底板上，底板的485串口分別接USB-RS485串口線接電腦，然后接12V電源適配器上電。并安裝好設備天線。

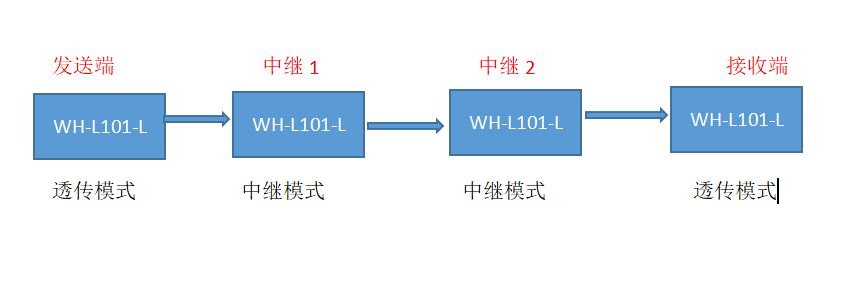

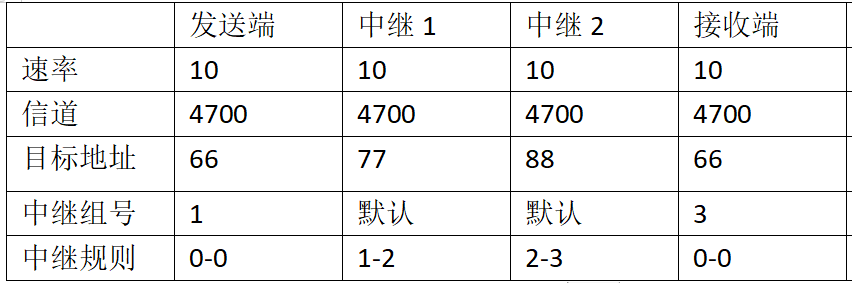

2、連接框圖和參數表：


三、產品參數設置：

1、第一個WH-L101-L參數設置（發送端）

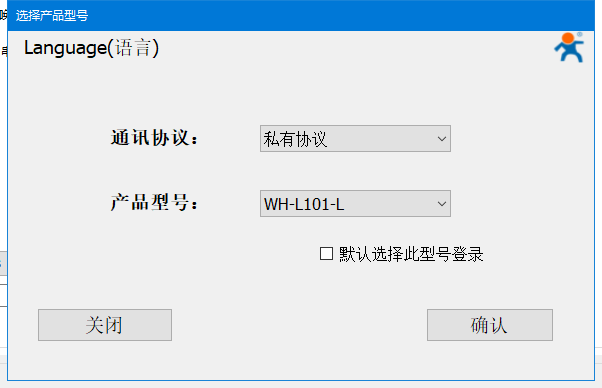

1）電腦打開WH-L101-L的設置軟件，選擇對應的串口線COM口號。（此處為com10）
然后選擇WH-L101-L的默認參數：115200；N；8；1

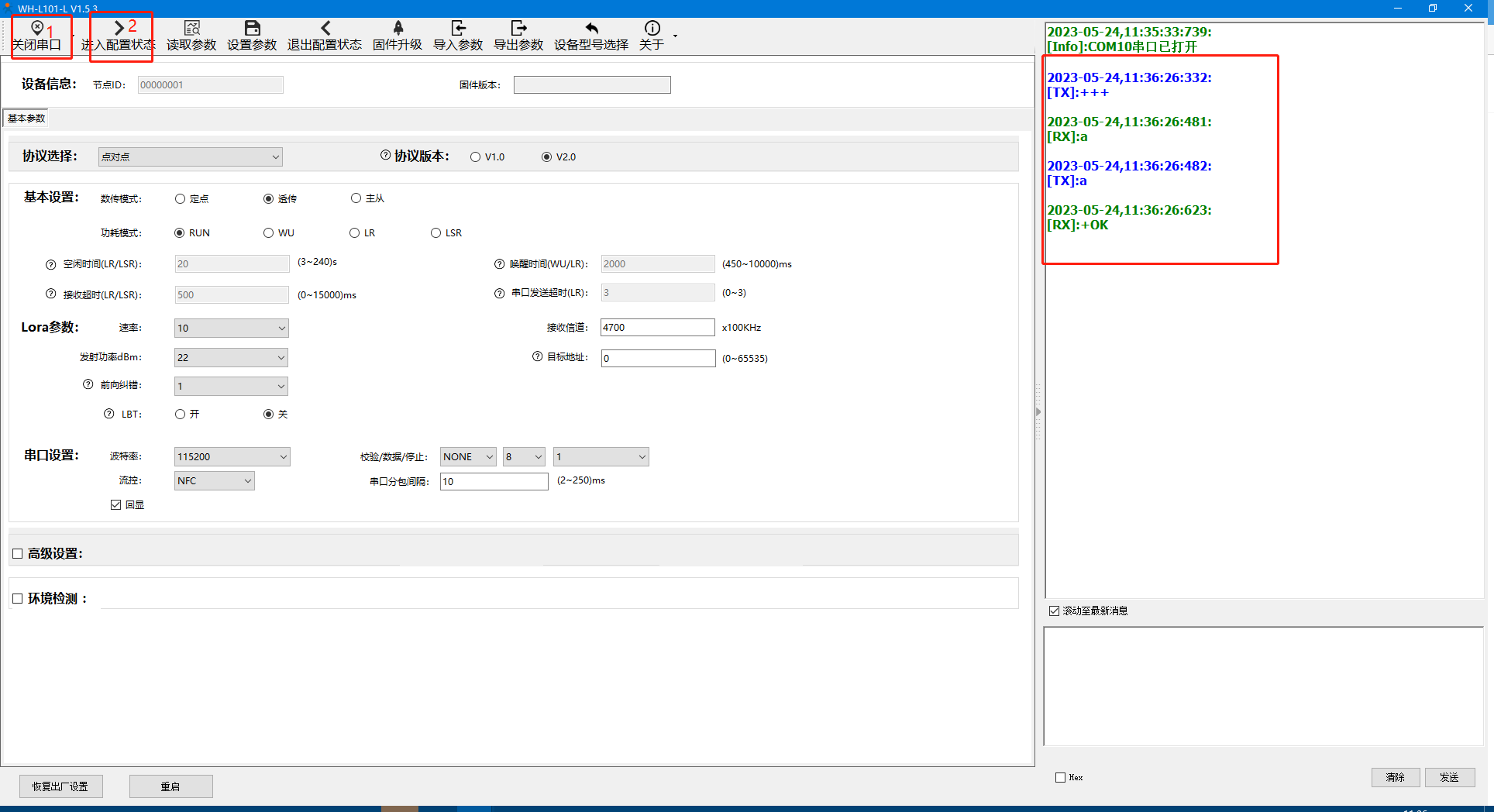

2）按照順序點擊“打開串口”---“進入配置狀態”(返回a+ok證明成功進入配置)---“讀取參數”

3）按照“參數表”設置一下“發送端”的參數--最后點擊設置參數

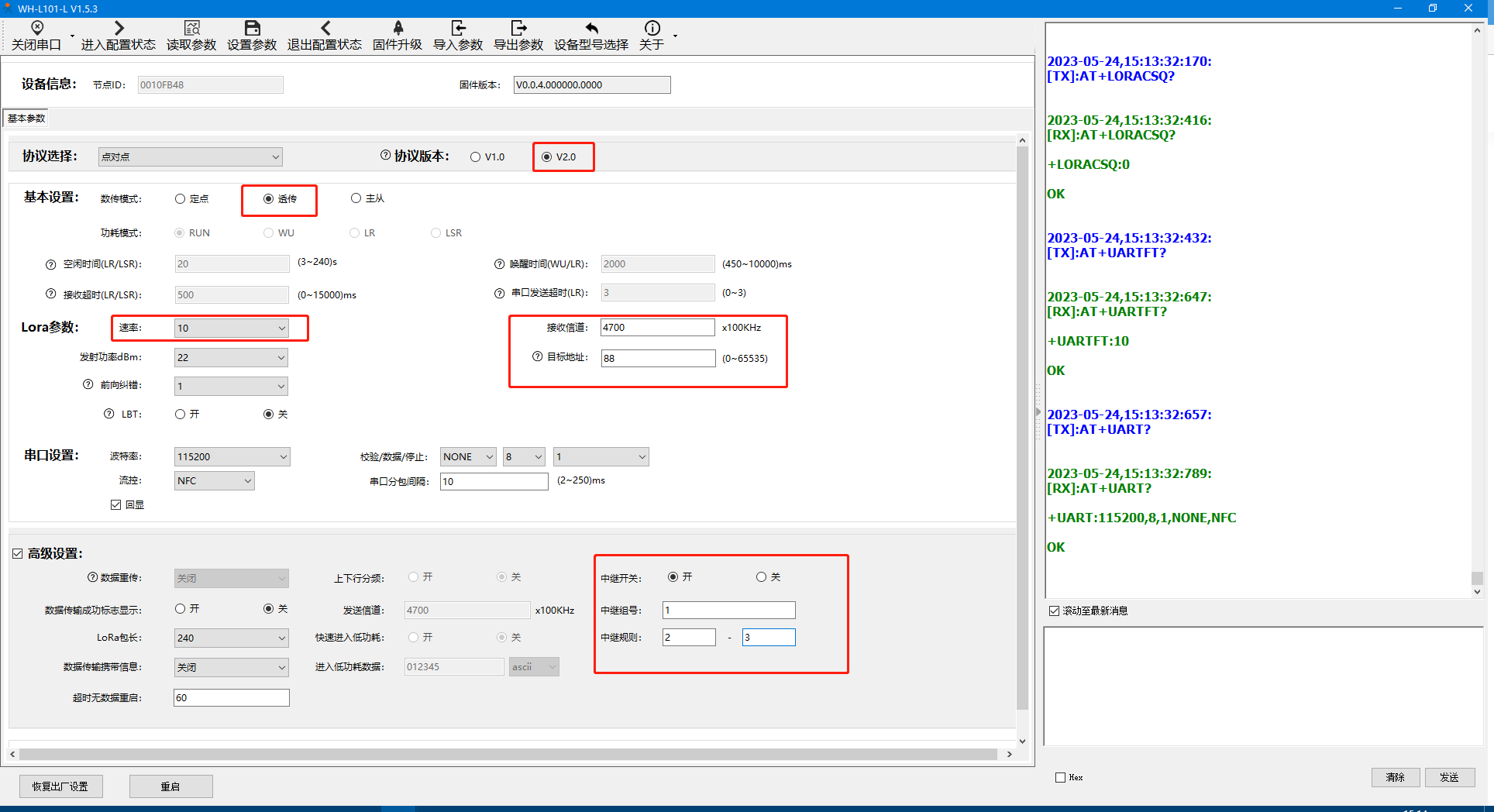

2、中繼1參數配置：
電腦打開WH-L101-L的設置軟件，選擇對應的串口線COM口號。（此處為com8）
然后選擇WH-L101-L的默認參數：115200；N；8；1
按照順序點擊“打開串口”---“進入配置狀態”(返回a+ok證明成功進入配置)---“讀取參數”--按照以下方式配置好參數后--最后點擊設置參數

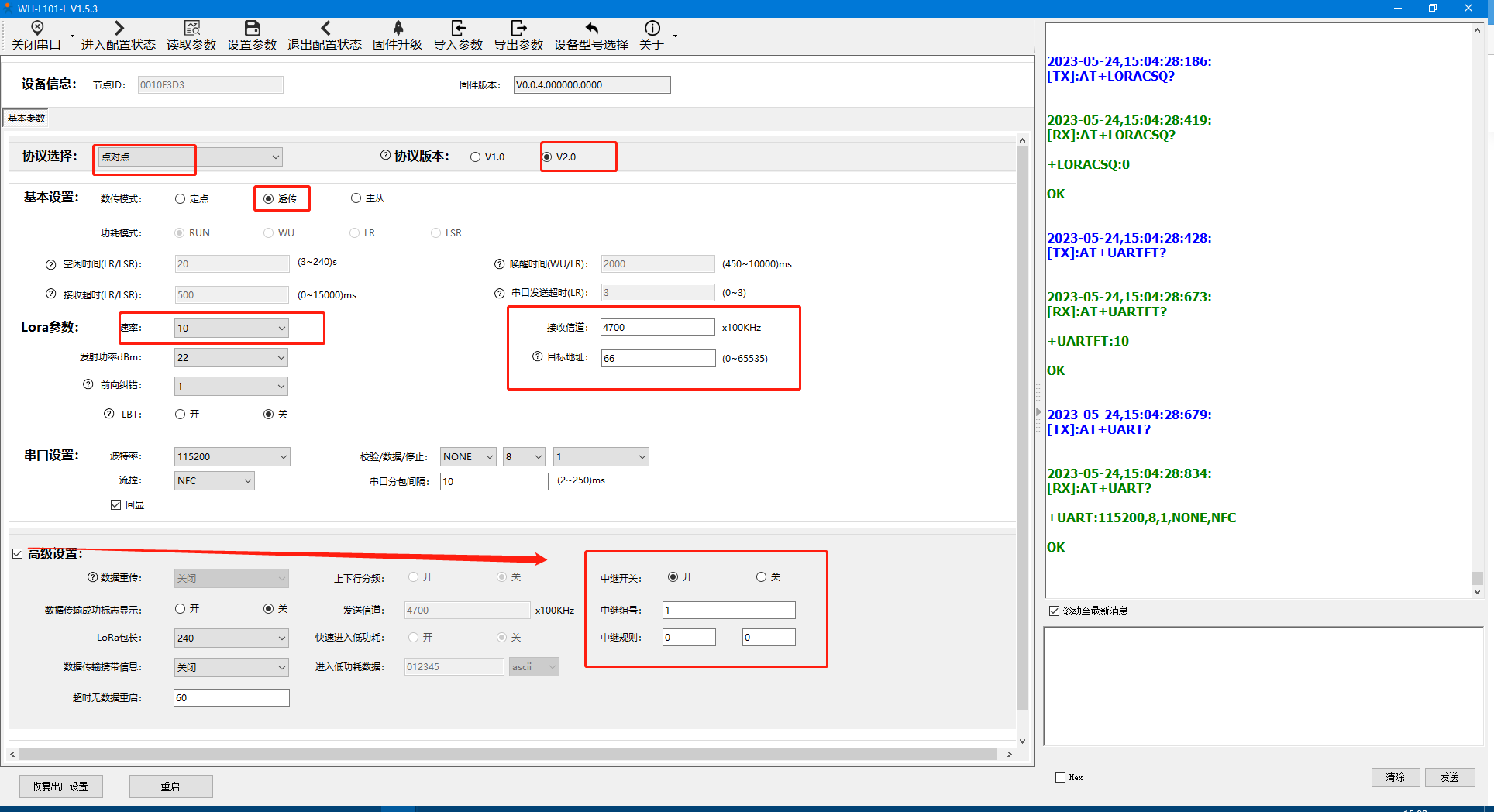

3、中繼2參數配置：
電腦打開WH-L101-L的設置軟件，選擇對應的串口線COM口號。（此處為com9）
然后選擇WH-L101-L的默認參數：115200；N；8；1
按照順序點擊“打開串口”---“進入配置狀態”(返回a+ok證明成功進入配置)---“讀取參數”--按照以下方式配置好參數后--最后點擊設置參數

4、第四個WH-L101-L參數設置（接收端）

電腦打開WH-L101-L的設置軟件，選擇對應的串口線COM口號。（此處為com11）
然后選擇WH-L101-L的默認參數：115200；N；8；1
按照順序點擊“打開串口”---“進入配置狀態”(返回a+ok證明成功進入配置)---“讀取參數”--按照以下方式配置好參數后--最后點擊設置參數

四、功能調試：

1、兩個WH-L101-L之間功能調試

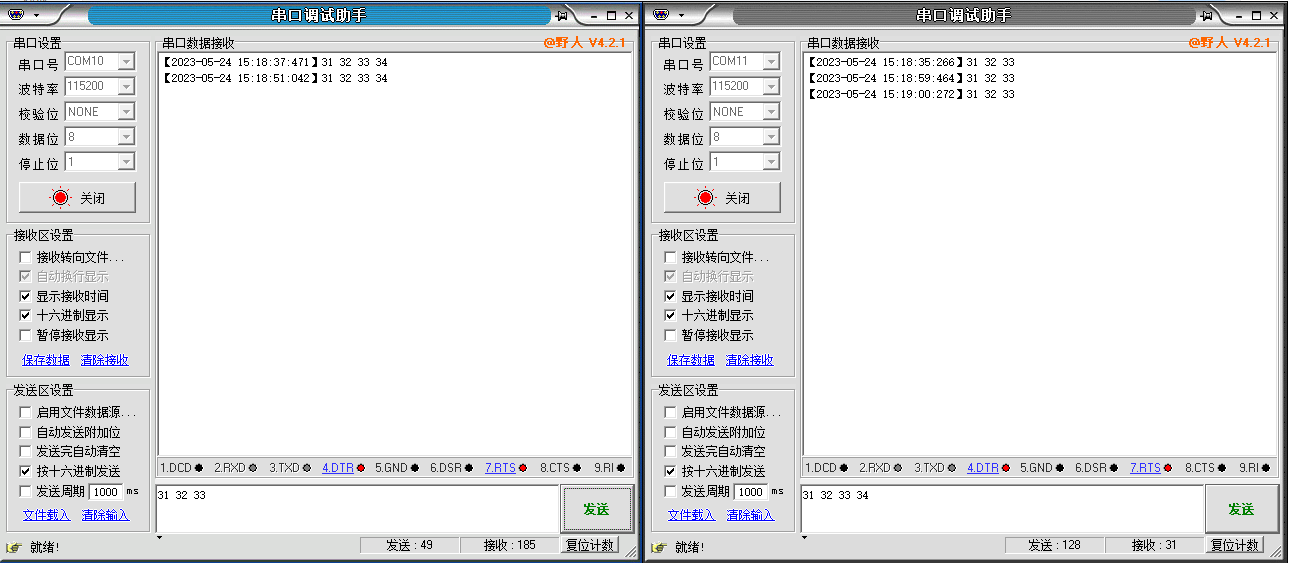

打開2個串口調試助手，分別打開發送端的com10（ 115200 N 8 1） 和接收端的com11（115200 N 8 1）,互相發送數據。

2、數據測試

五、自助排障：

1）傳輸距離不理想
天線放置于金屬殼內部或地下室，信號會衰減，會導致信號距離近
存在過多直線通信障礙時，會衰減通信距離
大霧或雨天會影響信號傳輸，會導致通信丟包率高
速率設置過高，擴頻因子與帶寬會高，距離越近
天線與模塊匹配程度較差或天線增益不好導致通信距離近
2）模組使用損壞
使用之前一定要確認供電電源是否符合推薦供電電源，如超過最大值有可能會燒壞模組
安裝使用中，注意模組的防靜電，防止對某些高頻器件損傷
電源穩定性，盡量減少波動，如波動很大，有可能會造成器件損壞，建議使用直流穩壓可調電源
非必要不在過低溫度空間內使用，另外注意水露、腐蝕性氣體造成的短路
3）數據傳輸速度慢
使用速率過低，速率越低傳輸速度越慢，傳輸距離越遠；相反，速率越高，傳輸速度越快，傳輸距離相對較近。
使用串口波特率較低，數據傳輸慢
4）數據傳輸有干擾
附近有相同頻段的其他設備，變換信道或者遠離干擾
天線饋線、延長線質量差導致信號傳輸有誤碼
底板上面產生較大噪聲干擾數據接收 電源設置不合理，不符合規定，造成亂碼

撰寫人：霍晴
