WH-BLE105透傳AT指令測試示例

一、資料下載

1、WH-BLE105說明書http://www.guoyijianzhu.cn/Download/1119.html

2、WH-BLE105封裝庫參考BLE103的http://www.guoyijianzhu.cn/Download/653.html

3、WH-BLE105硬件設計手冊http://www.guoyijianzhu.cn/Download/1118.html

4、WH-BLE105評估板資料 http://www.guoyijianzhu.cn/Product/158.html

5、串口AT指令設置軟件http://www.guoyijianzhu.cn/Download/707.html

6、串口網絡助手下載連接http://www.guoyijianzhu.cn/Product/78.html

7、手機藍牙APP下載連接

測試軟件：USR低功耗藍牙調試助手

【安卓版調試助手】藍牙低功耗調試助手：http://www.guoyijianzhu.cn/Download/285.html

【IOS版調試助手】藍牙低功耗調試助手：http://www.guoyijianzhu.cn/Download/287.html

二、準備工作

1、WH-BLE105+測試底板  數量1個

2、電源適配器 5V 數量1個

3、USB-RS232串口線 數量1條

4、手機 數量1個

5、電腦 數量1臺

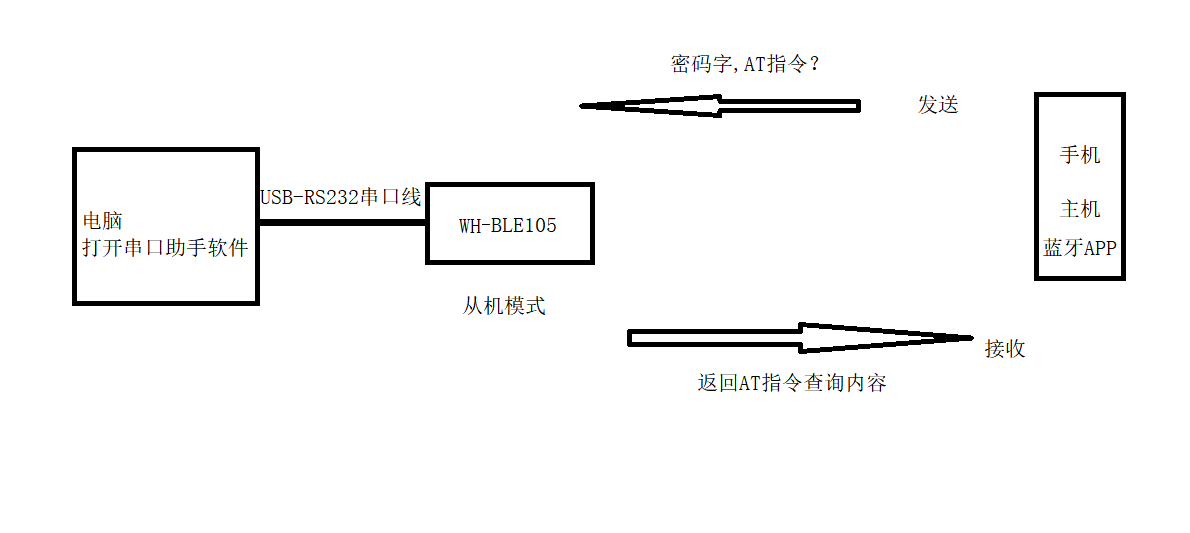

三、連接框圖

四、硬件連接和電腦設置

1、硬件連接：

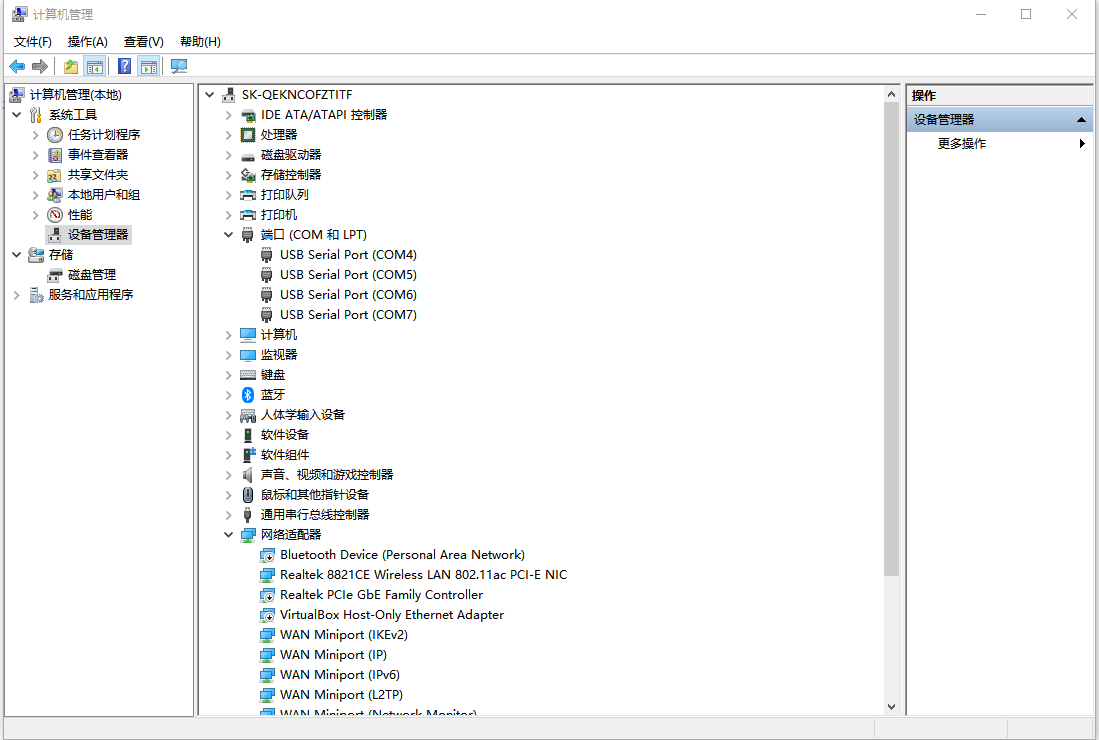

WH-BLE105焊在底板，底板5V供電，USB-RS232串口線接WH-BLE105底板的232串口，USB接電腦。電腦打開設備管理器，點開端口，確認USB-RS232串口線的COM口號。

2、電腦設置：

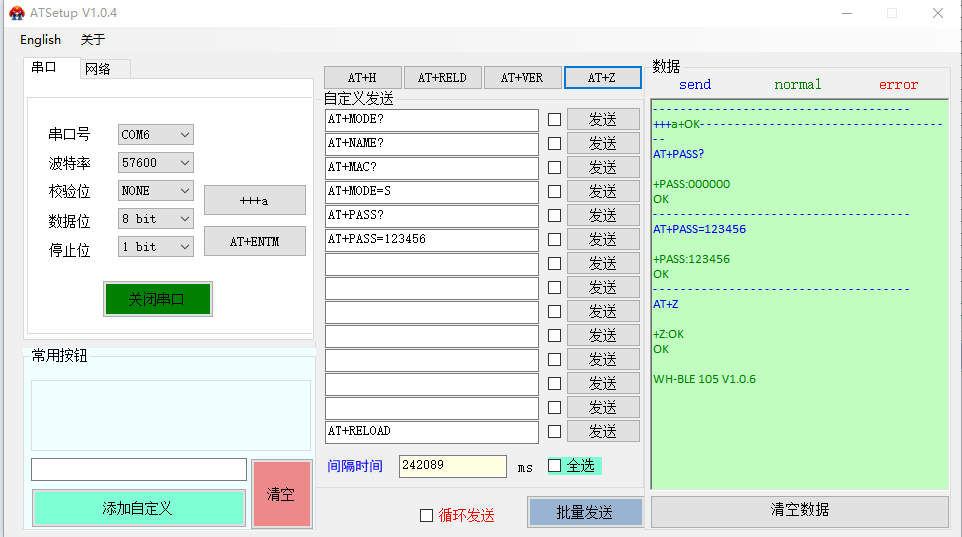

電腦打開串口AT指令設置軟件，查詢WH-BLE105的MAC，設置從機模式。

重新進入配置狀態，將默認配對密碼000000設置為123456，保存重啟。

五、手機連接

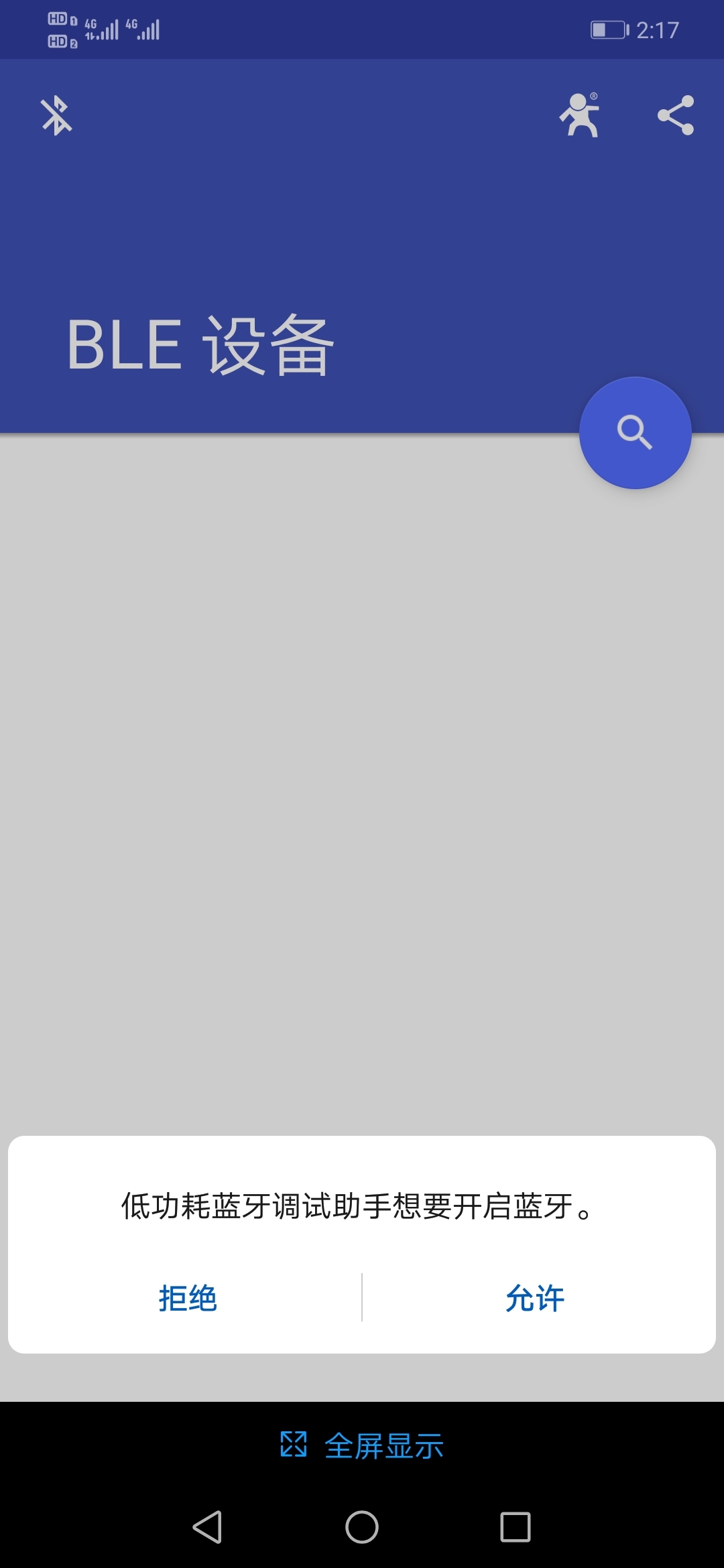

1、手機安裝藍牙APP，打開藍牙APP（舉例用的安卓手機）

注意事項：

手動開啟APP所需要的權限（手機-設置-應用  選擇這個app,允許它要用到的所有權限

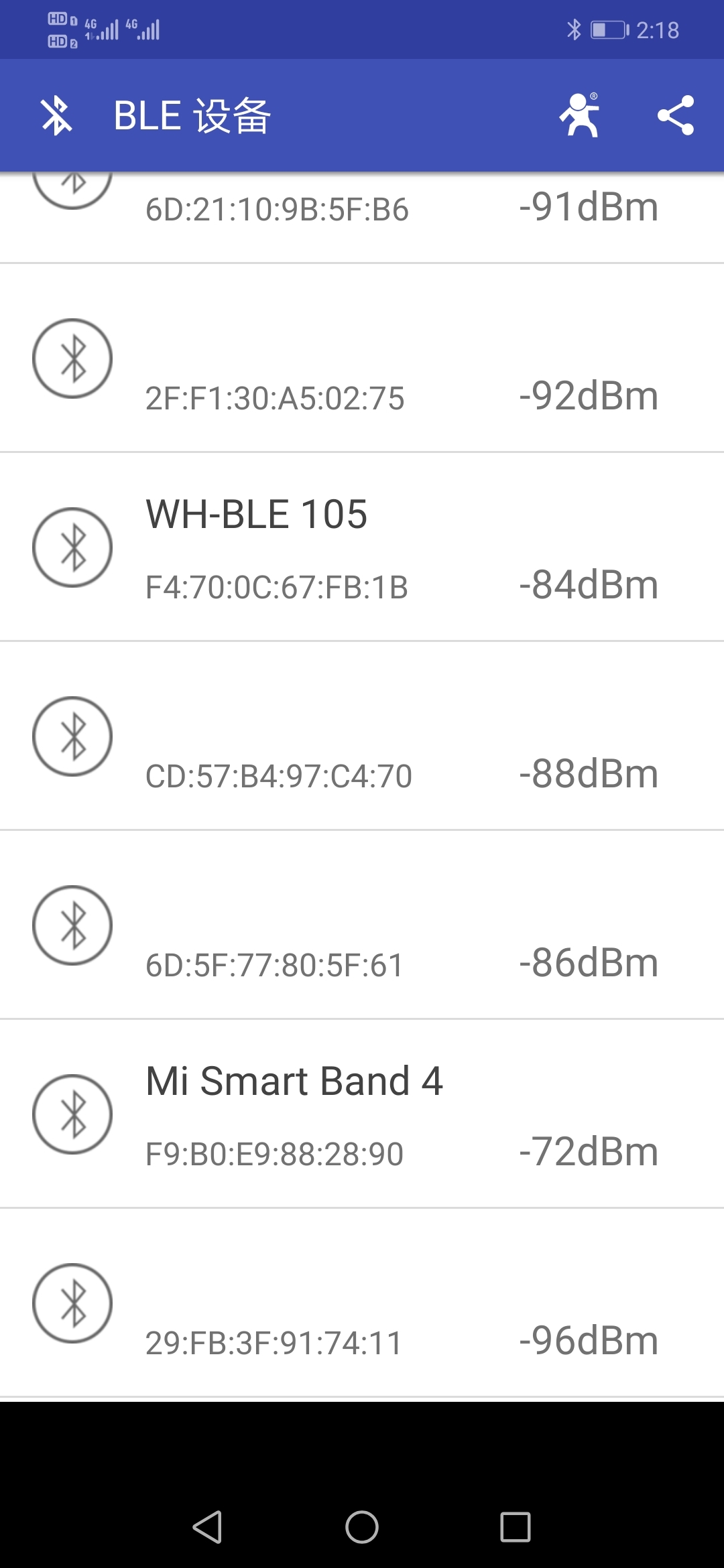

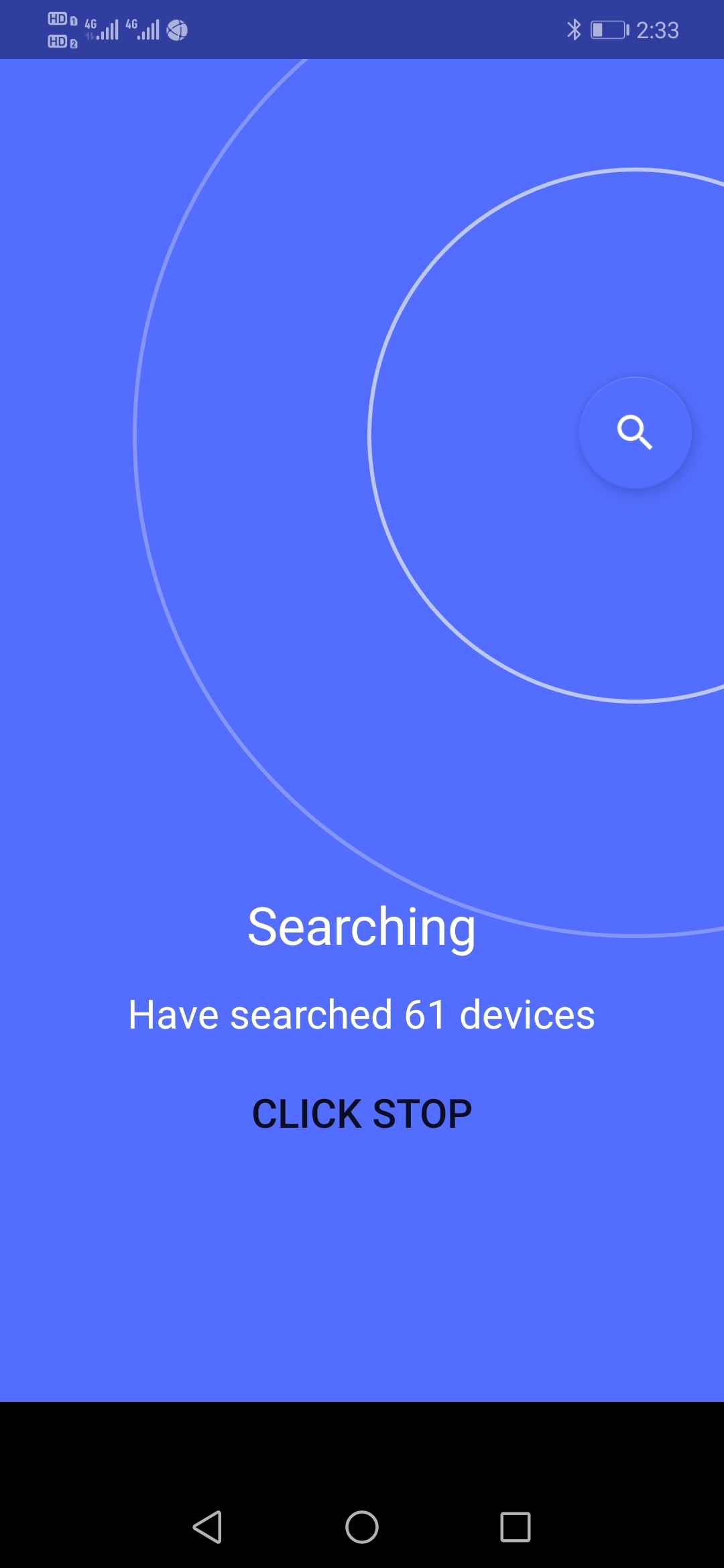

2、搜索藍牙設備，找WH-BLE105

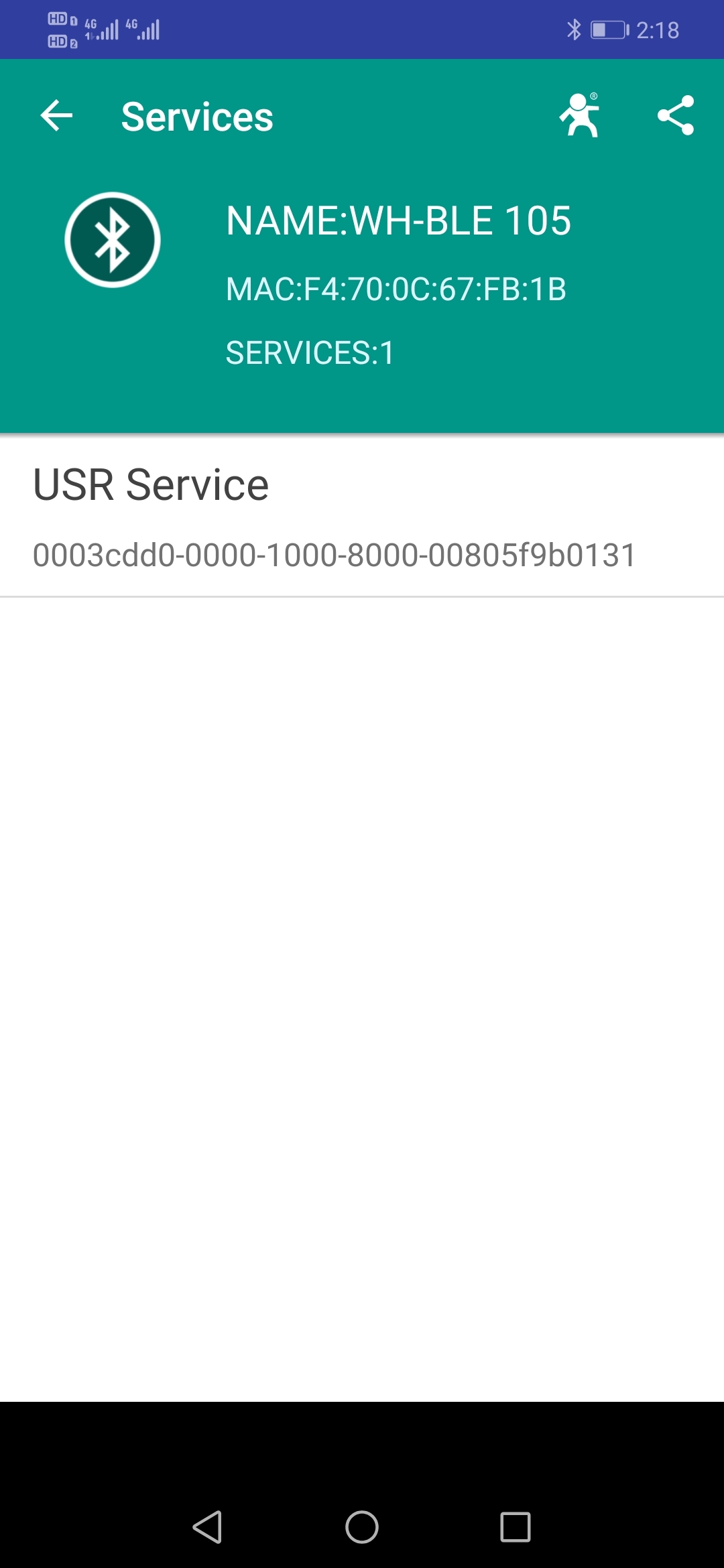

3、點擊WH-BLE105,顯示主服務

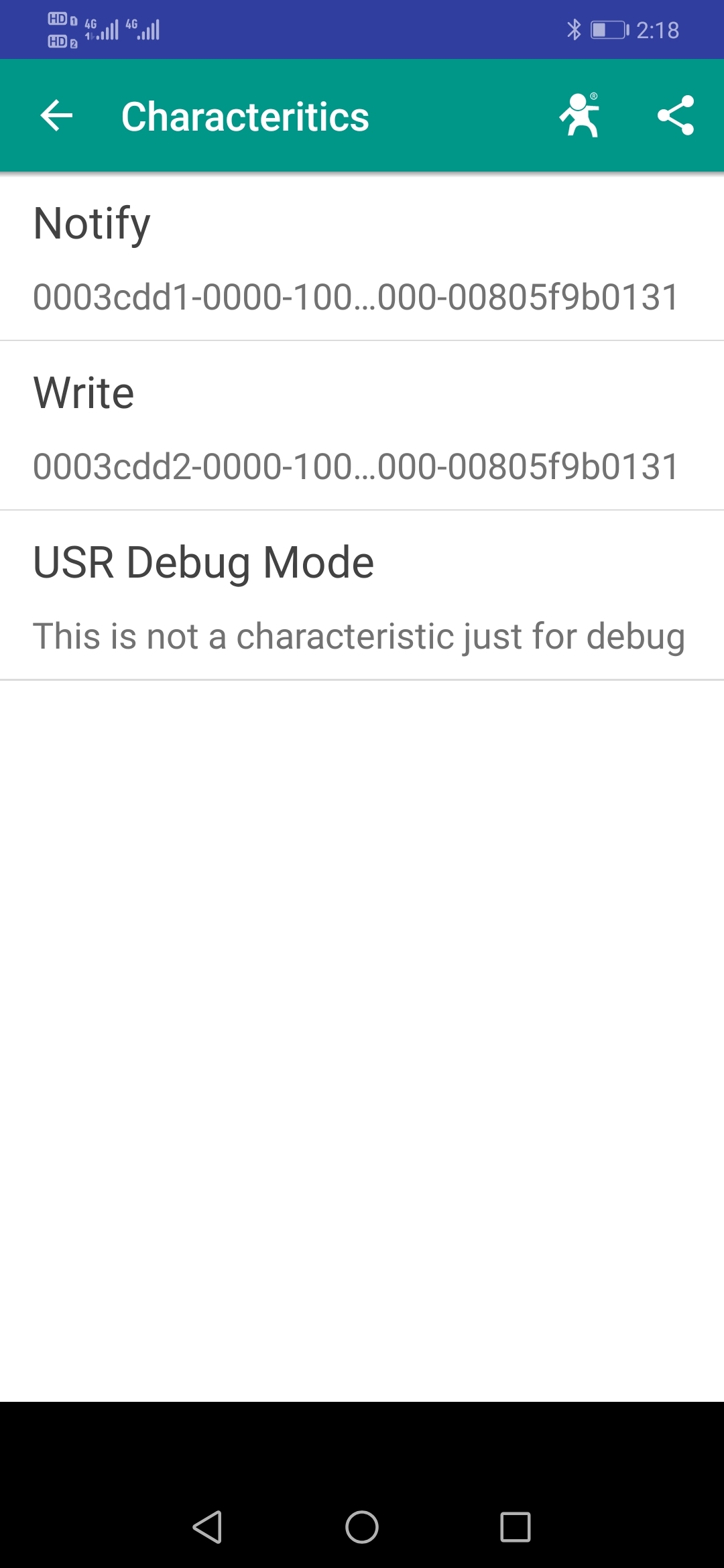

4、點擊主服務USR Server

5、點擊最下面的USR Debug Mode

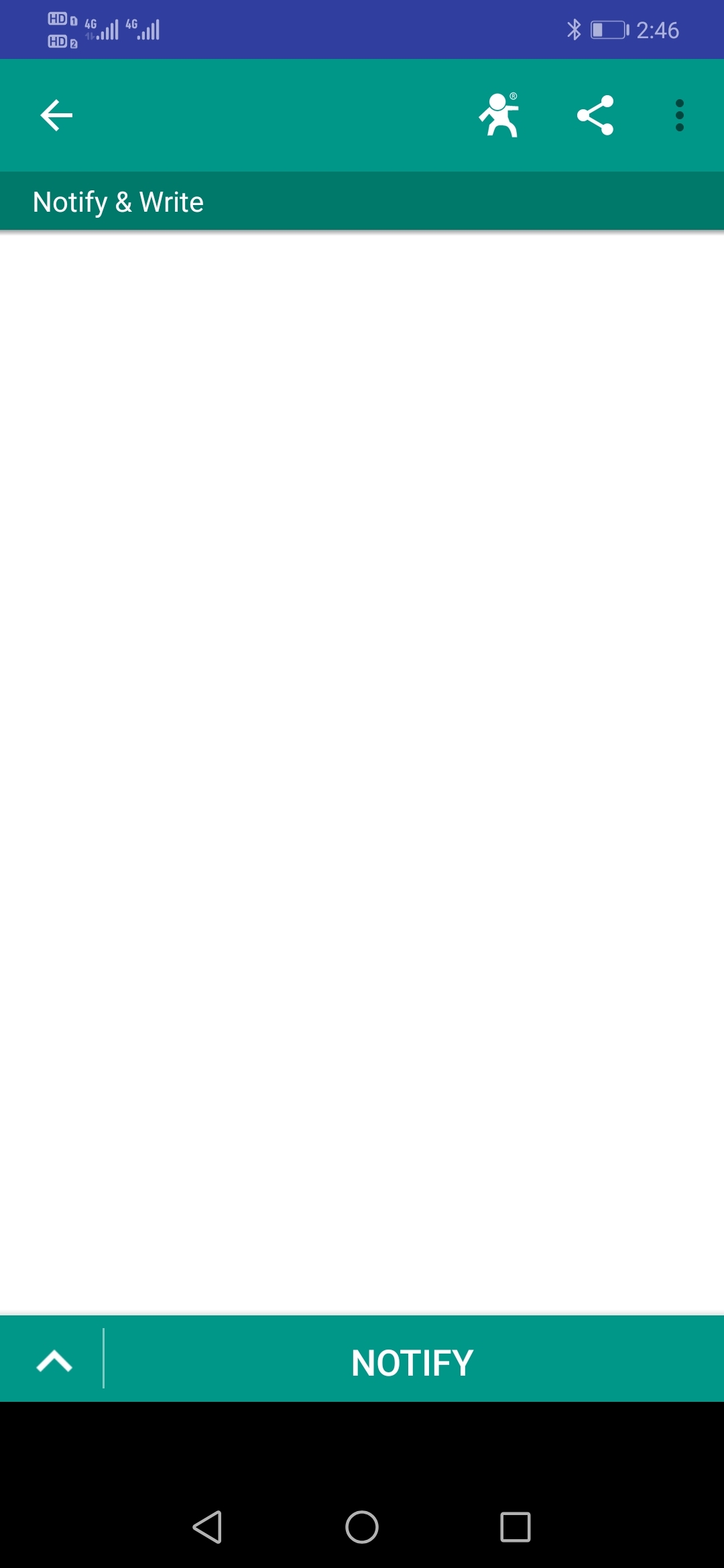

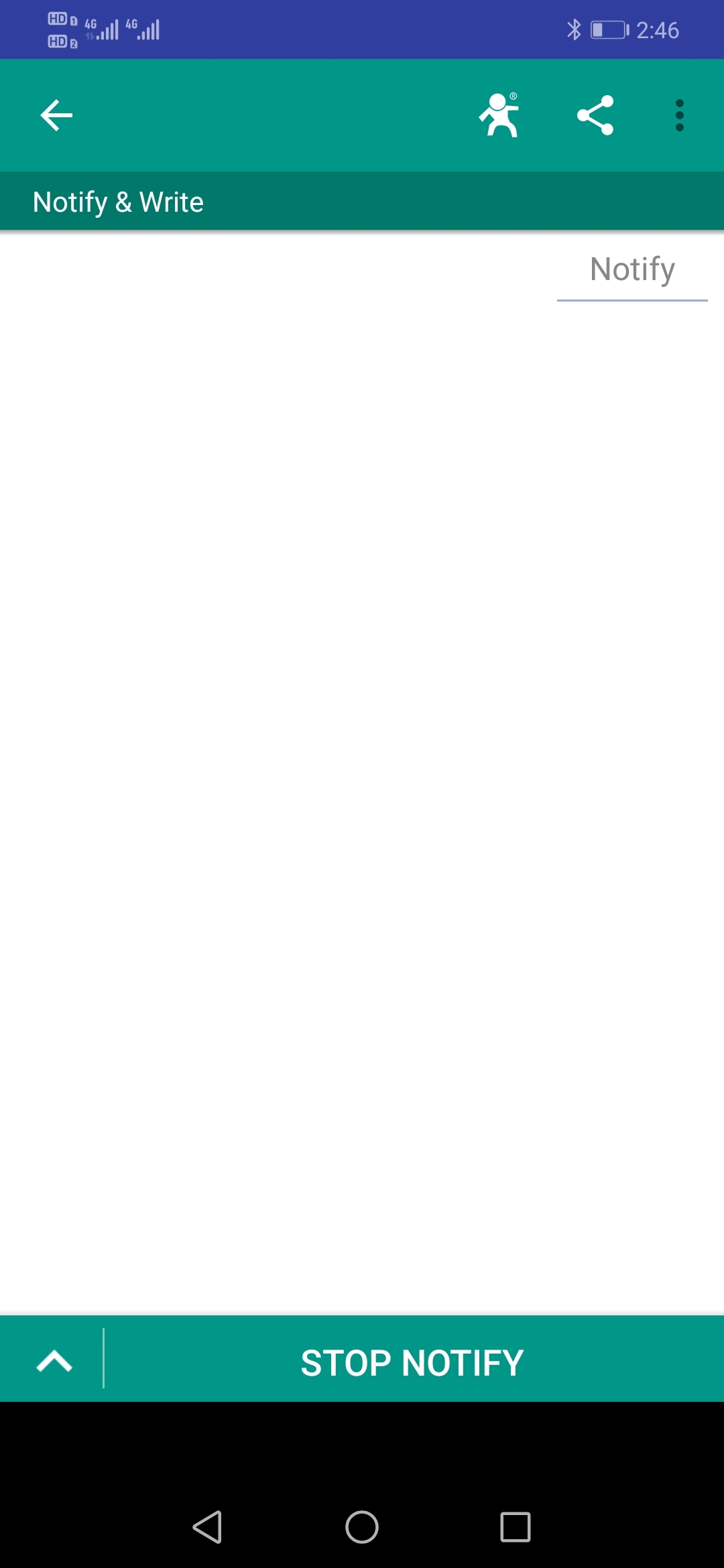

6、點擊NOTIFY

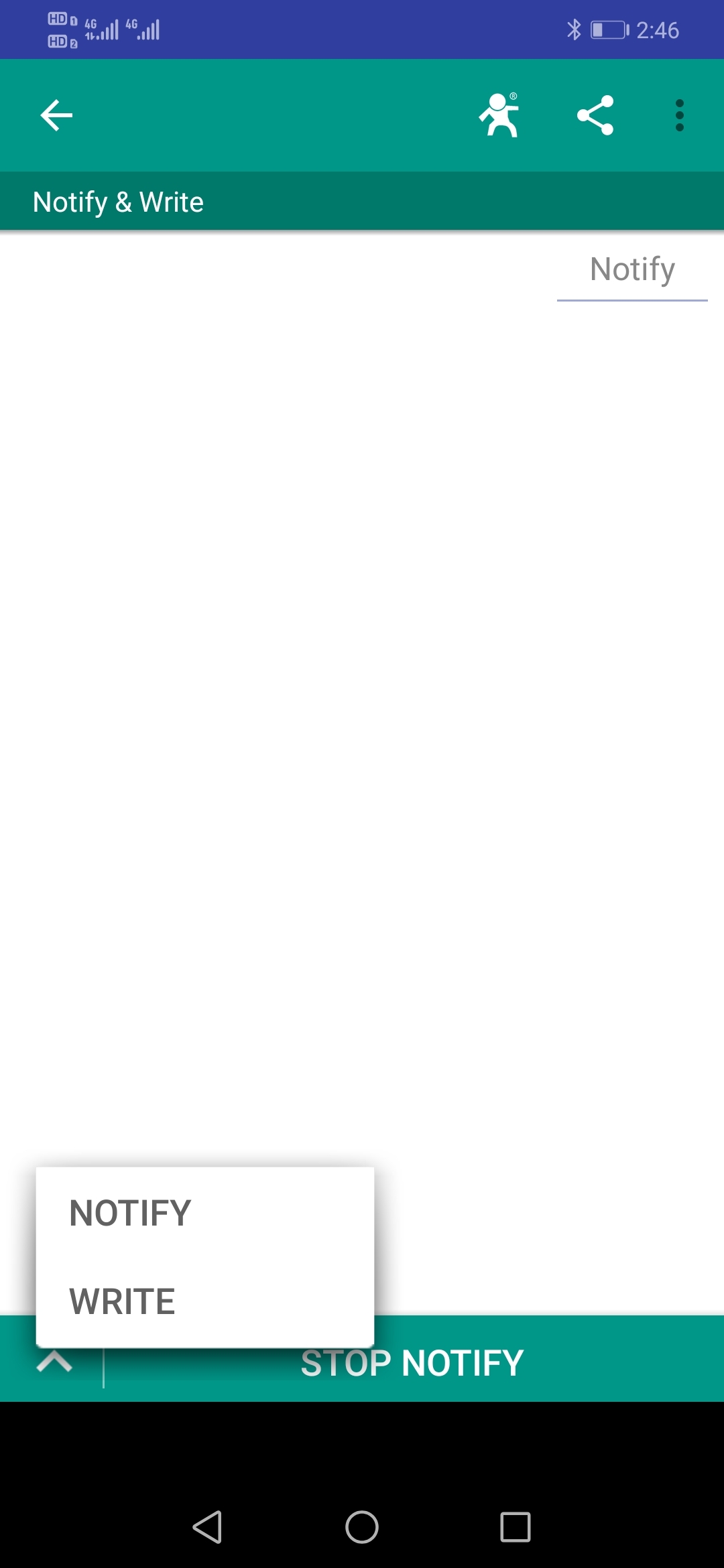

7、點擊藍牙APP左下角，彈出選擇，點擊WRITE

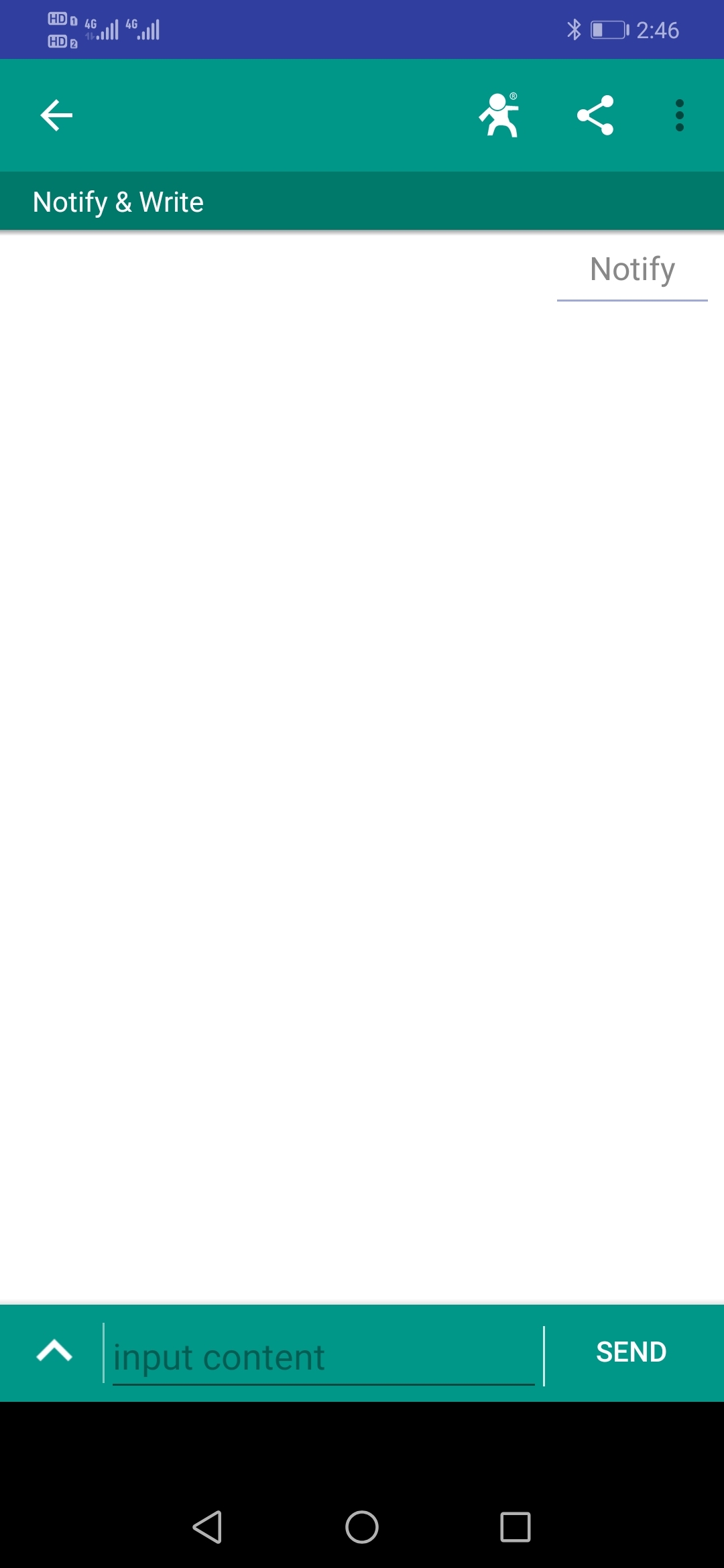

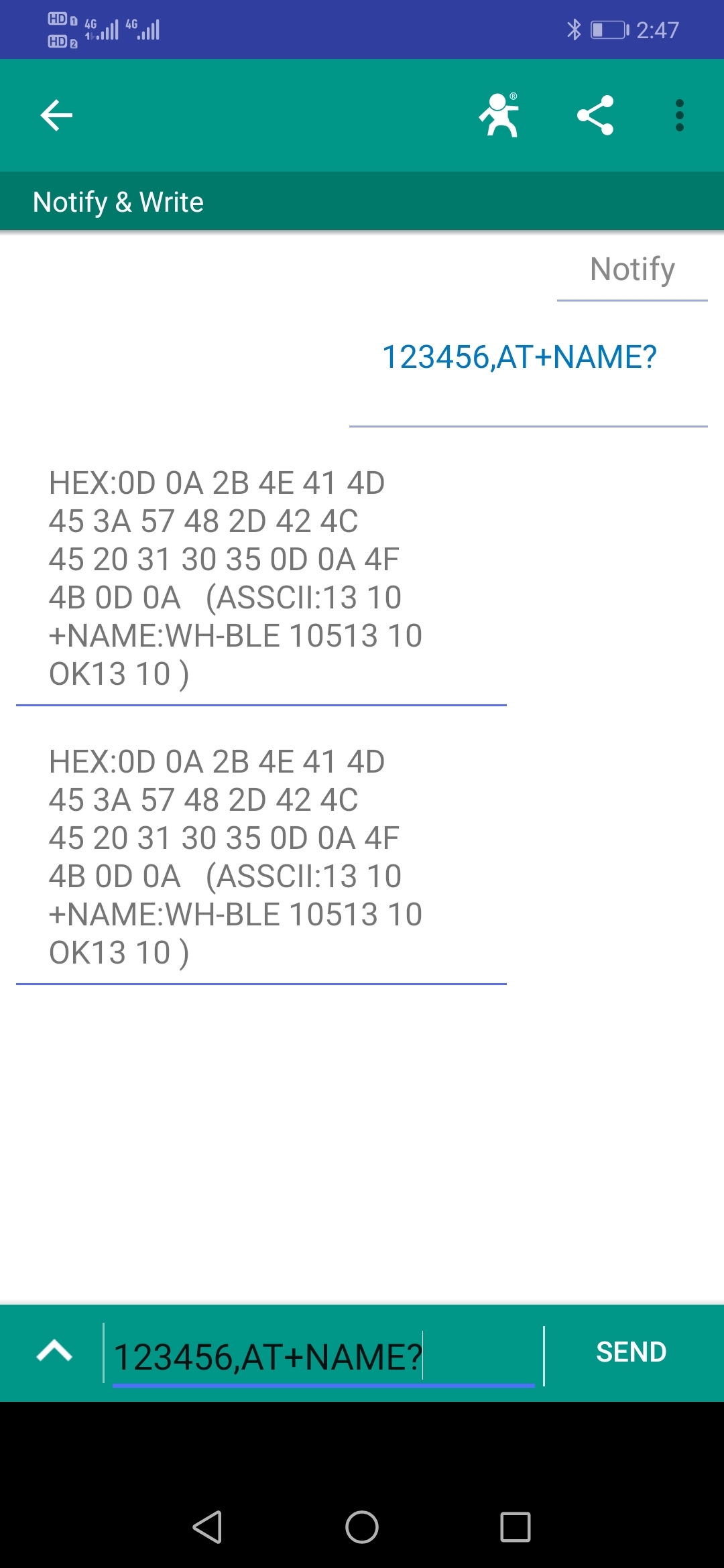

8、手機藍牙APP發送數據，123456,AT+NAME?

可以正常查詢出WH-BLE105 的名稱。透傳AT指令測試完成。
