USR-N510-H7 基本測試通訊和使用方案

一、資料下載

1、串口網絡調試助手http://www.guoyijianzhu.cn/Download/27.html

2、USR-N510-H7設置軟件http://www.guoyijianzhu.cn/Download/383.html

3、USR-N510-H7規格書http://www.guoyijianzhu.cn/Download/1099.html

4、USR-N510-H7說明書http://www.guoyijianzhu.cn/Download/1098.html

5、USR-N510-H7 AT指令集http://www.guoyijianzhu.cn/Download/1100.html

 6、視頻教程：

二、準備工作

1、USR-N510-H7產品  數量1個

2、電源適配器 12V 數量1個

3、網線 數量1根

4、USB-RS485串口線 數量1條

5、電腦 數量1臺

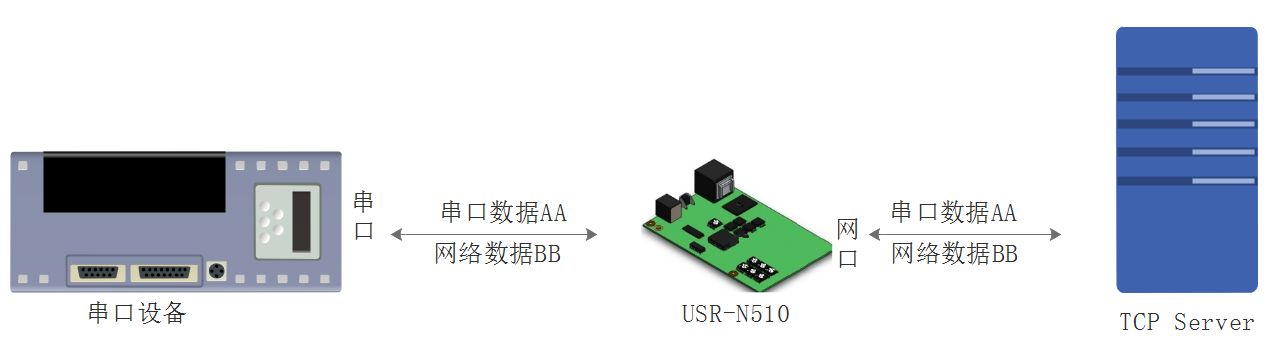

三、連接框圖

四、硬件連接和電腦設置

1、硬件連接：

USR-N510-H7產品，USB-RS485串口線接N510串口，注意485接線線序，USB-RS485 A線接N510 串口的A端子，USB-RS485 B線接N510 串口的B端子，USB頭插入電腦USB口。

N510網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N510用12V電源適配器供電。

2、指示燈狀態：

1) POWER燈：電源指示燈，只要電源連接正常，指示燈長亮。

2) WORK燈：Work指示燈，N510工作狀態指示燈， N510正常工作，指示燈閃亮。

3) 485TX燈：串口1發送指示燈

4) 485RX燈：串口1接收指示燈

3、電腦設置：

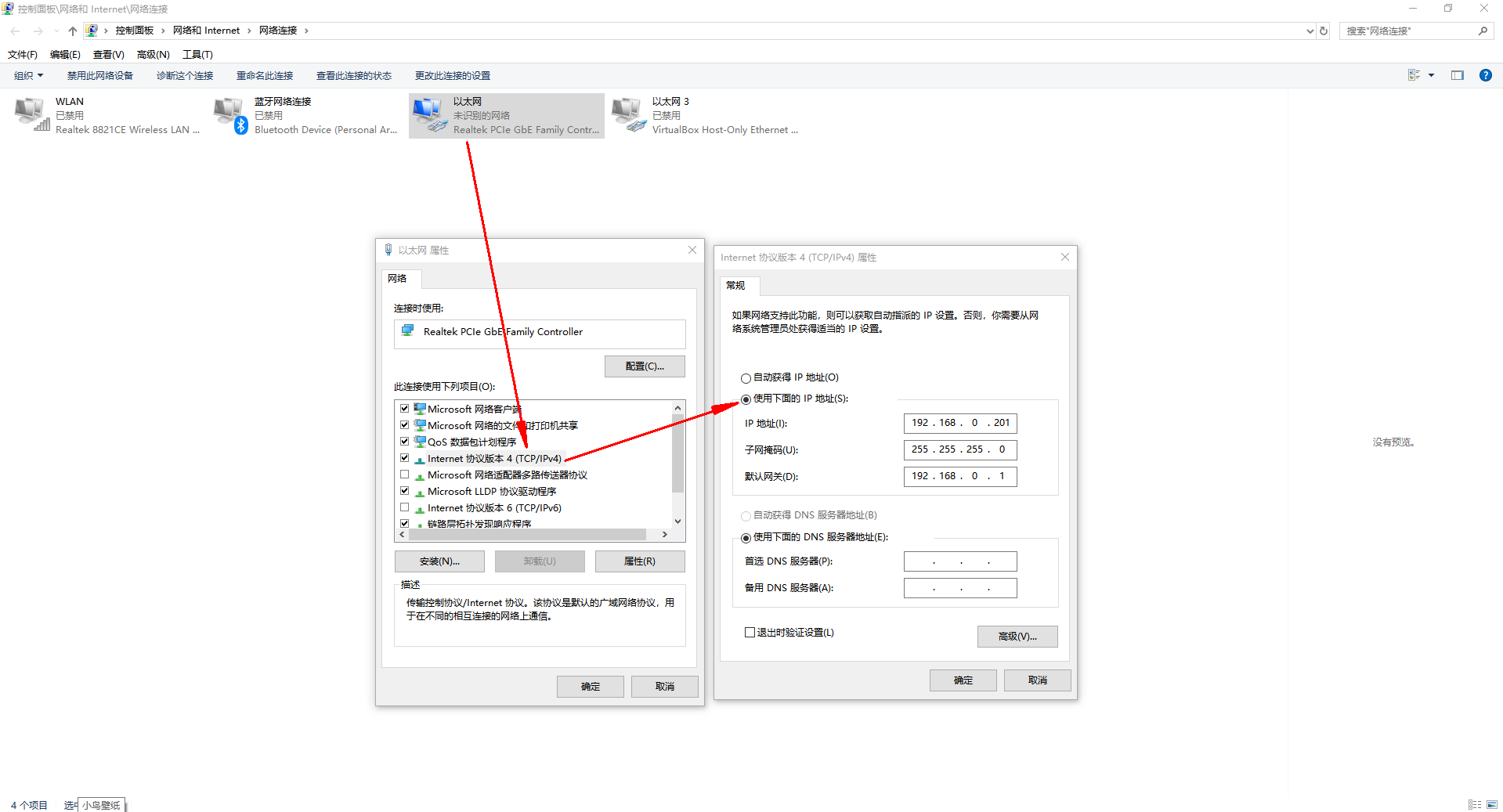

1）電腦本地連接，IP設置和N510 IP同網段，N510默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。禁用其他網卡。

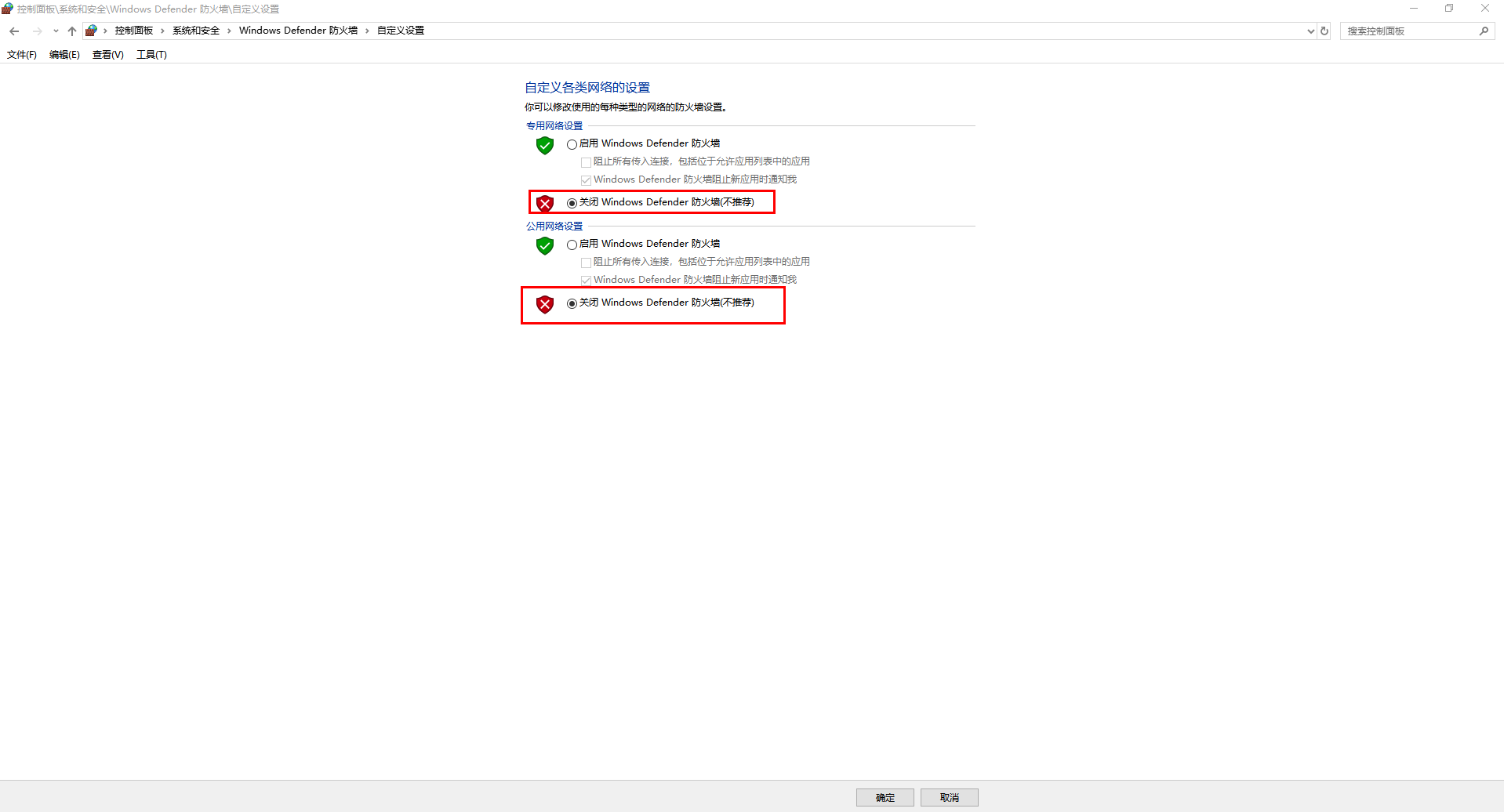

2）電腦關閉防火墻

3）檢查USR-RS485串口線的COM口號

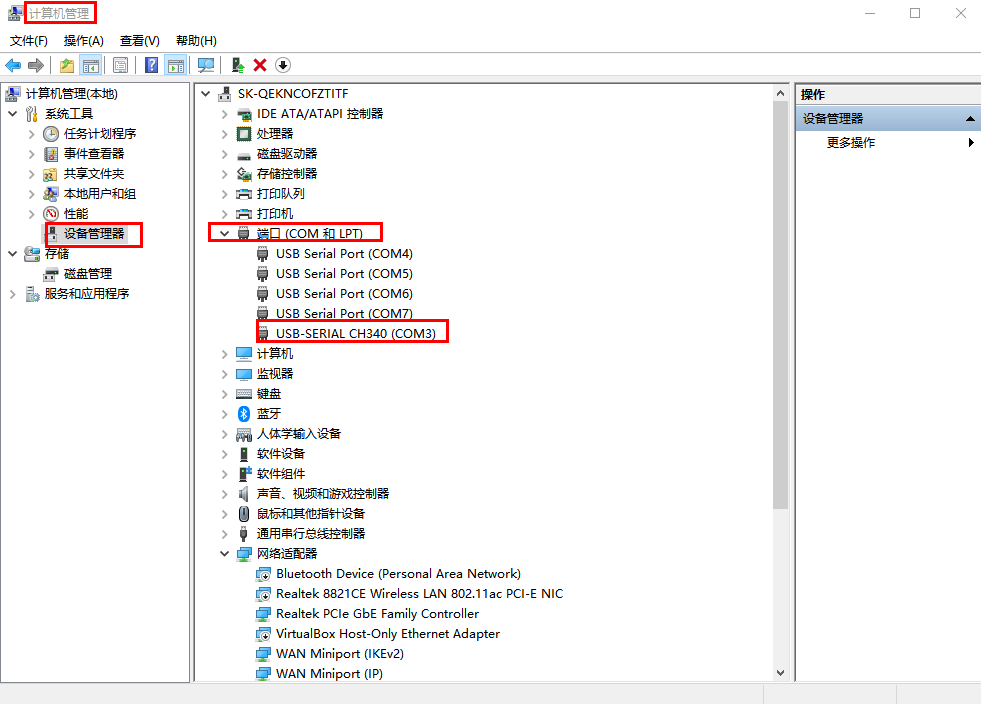

點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM3

五、產品參數設置

1、下載并打開H7系列配置軟件：

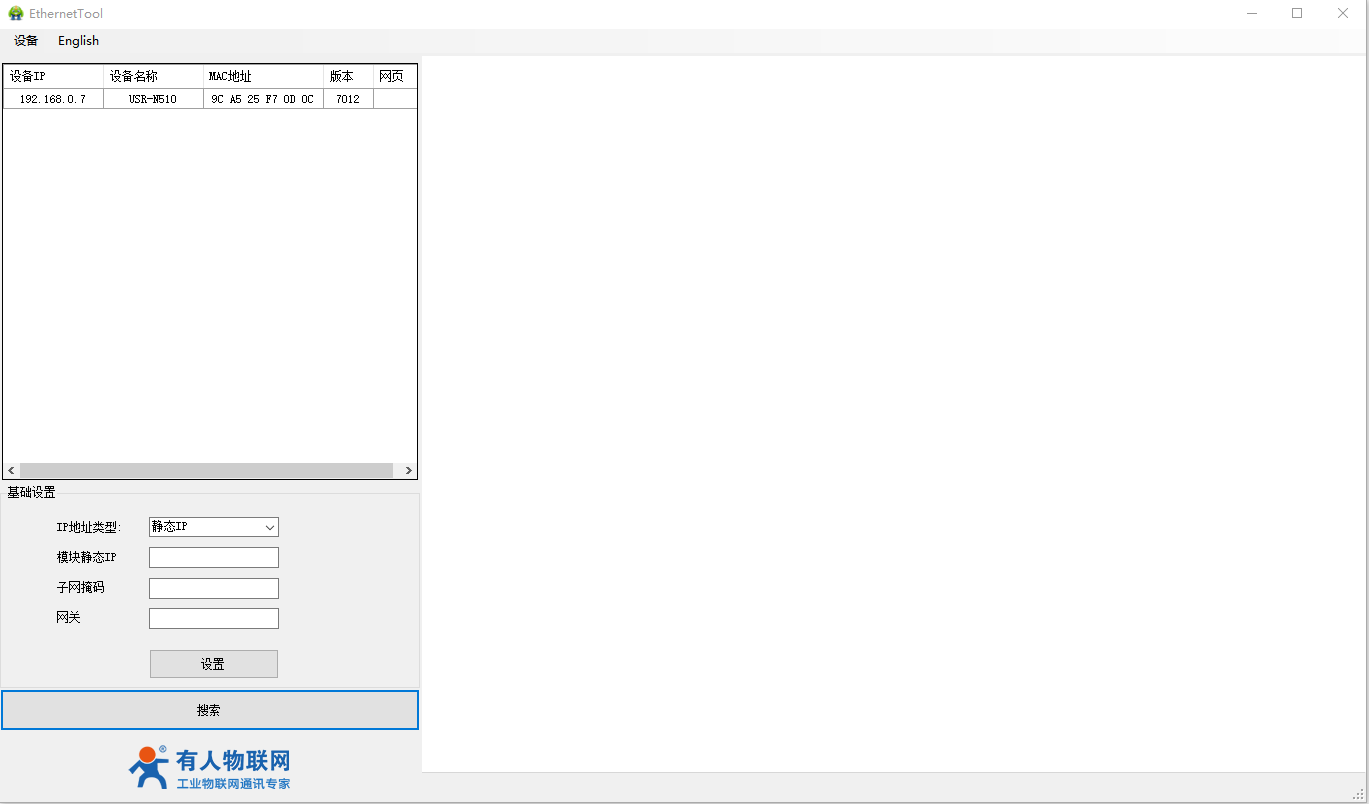

用H7系列配置軟件搜索N510設備，單擊搜索

2、登錄

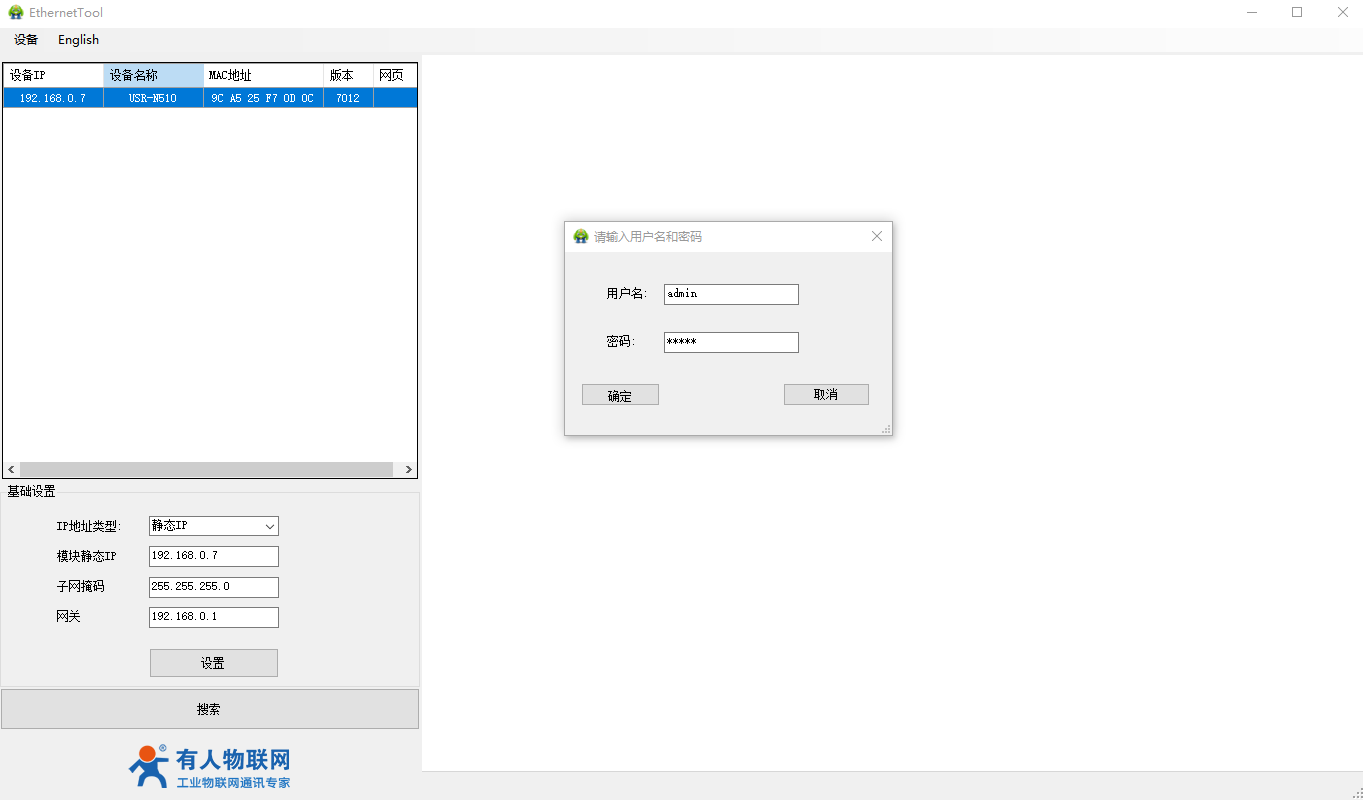

輸入用戶名admin和密碼admin，點擊確定

3、單擊產品名稱顯示信息

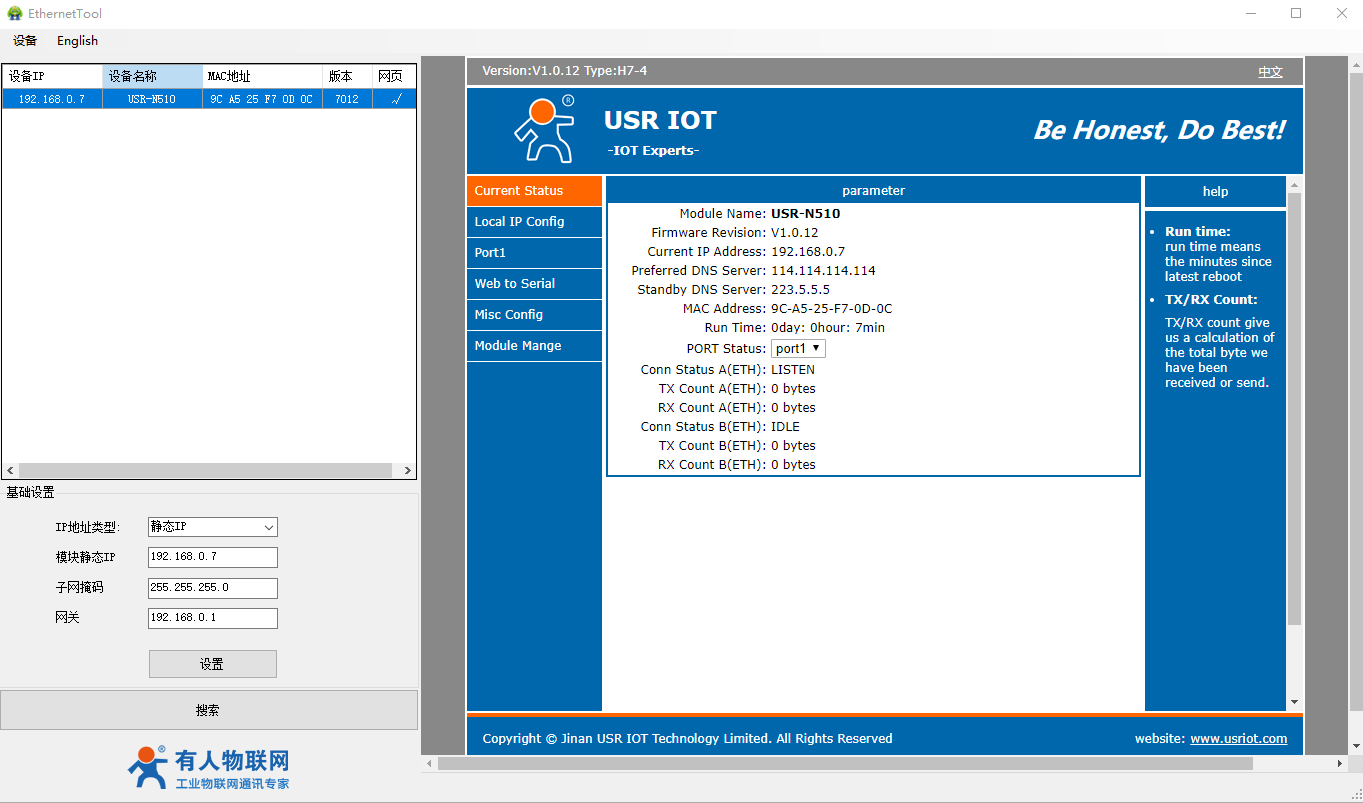

顯示IP 192.168.0.7之后，單擊IP，右側顯示N510參數設置頁面。

4、英文顯示切換中文

英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示

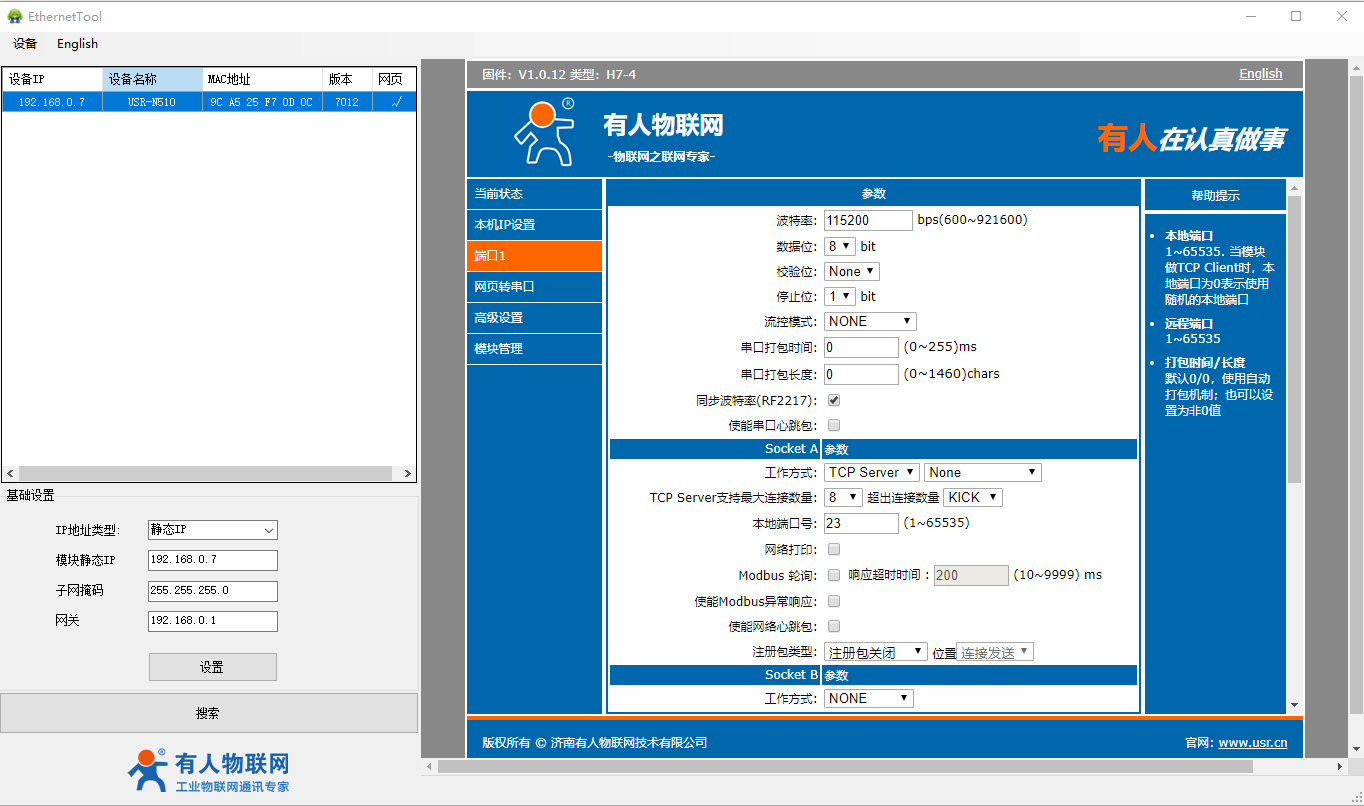

5、檢查端口1的RS485參數

默認工作方式是TCP server，本地端口號23

六、數據調試

1、端口1工作方式TCP server通訊測試

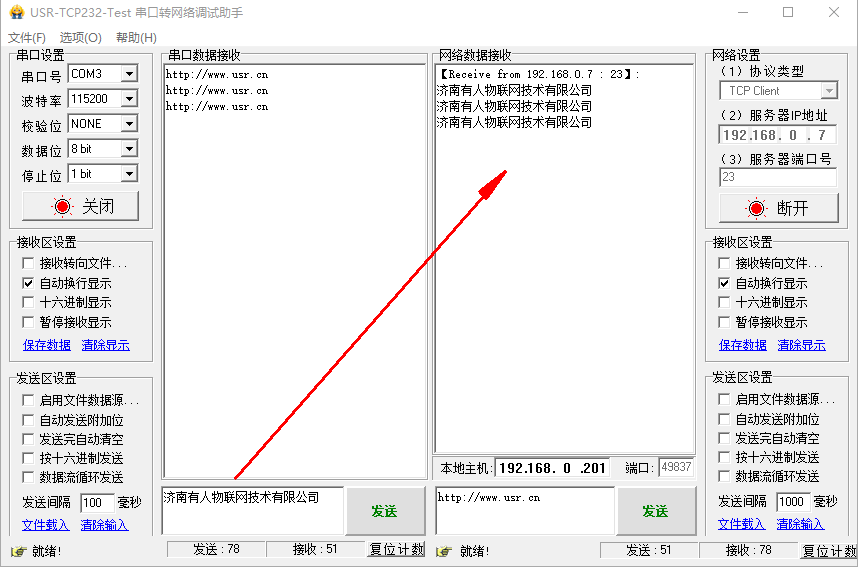

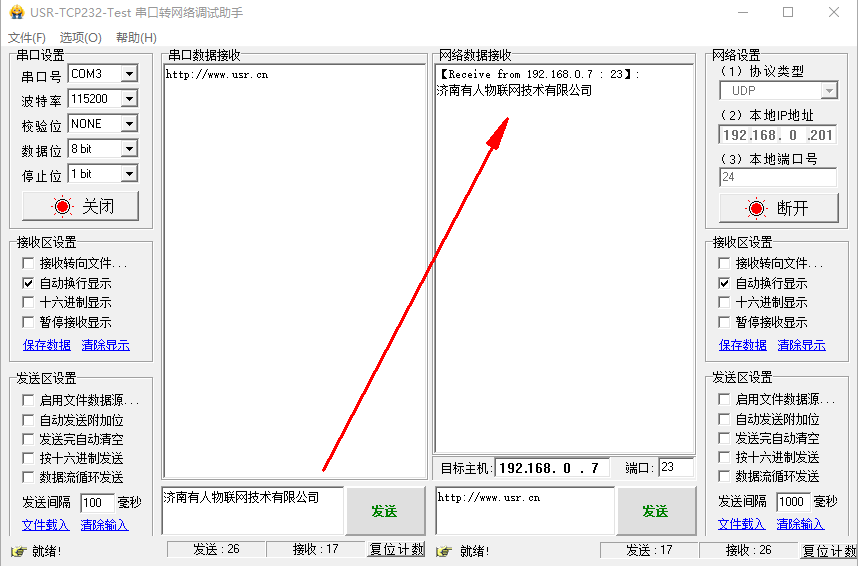

N510 RS485串口做TCP server，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用TCP client打開，服務器IP填N510的IP，服務器端口填N510的端口23。

網絡助手點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。

2、RS485工作方式TCP client通訊測試

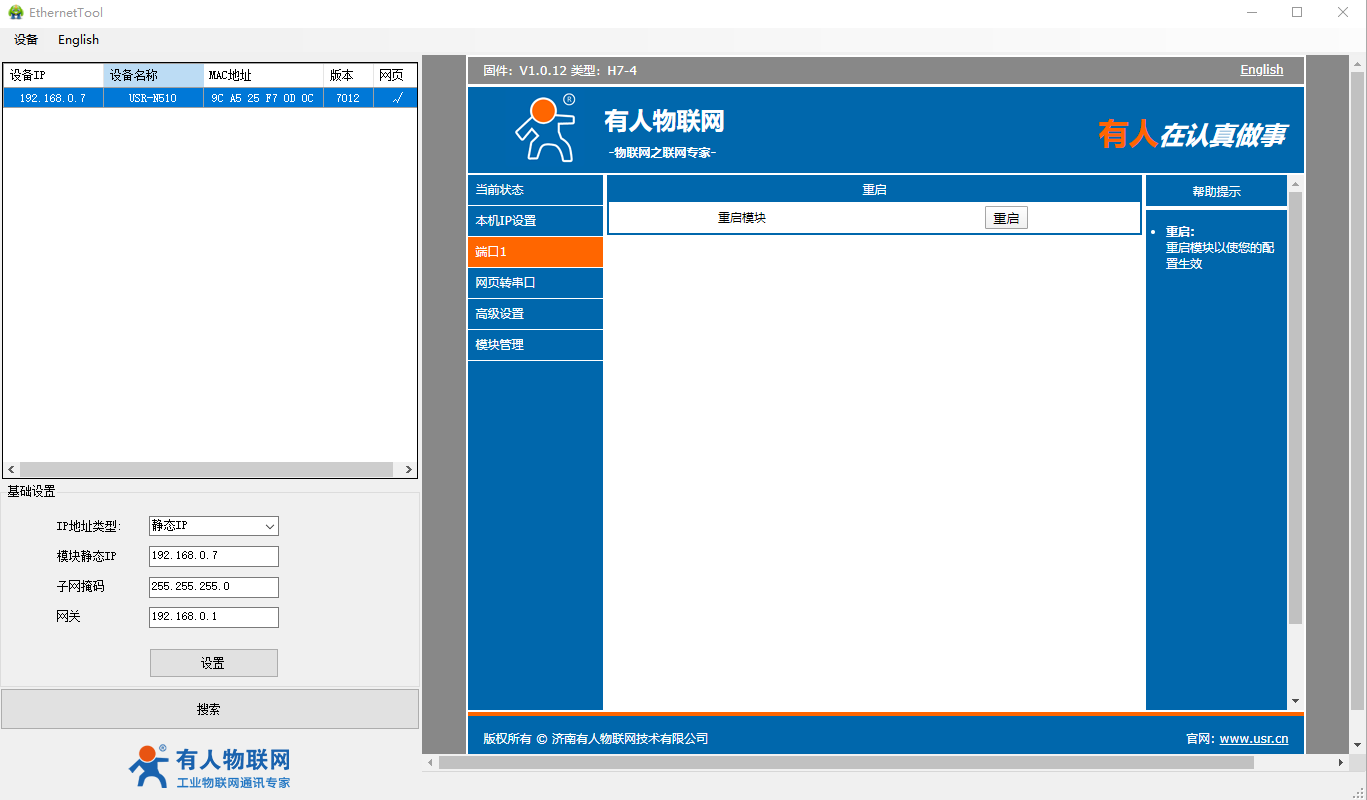

設置參數，保存重啟N510 。

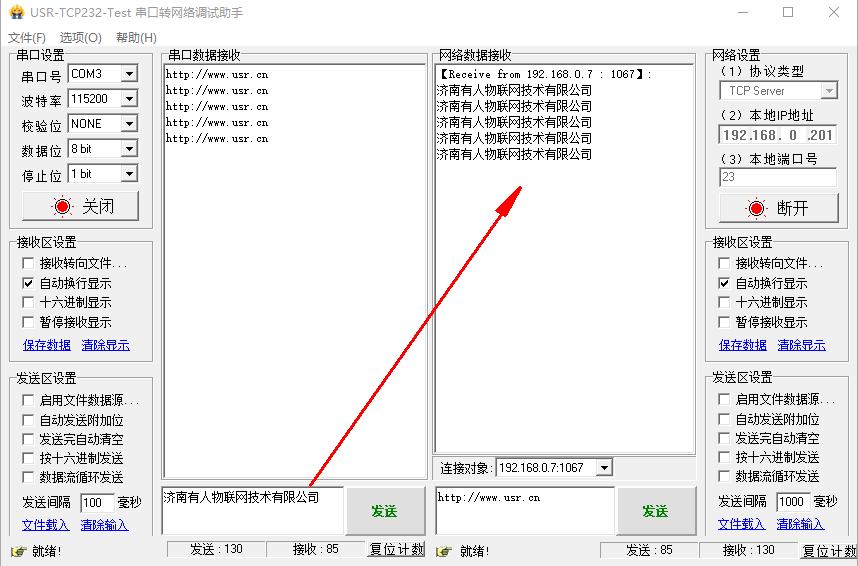

N510 RS485串口做TCP client，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用TCP server打開，本地IP填電腦的IP，本地端口填電腦的端口23。

保存設置，重啟模塊。

點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。

3、RS485工作方式UDP server通訊測試

設置參數，保存重啟N510 。

N510 RS485串口做UDP server，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用UDP打開，本地IP填電腦的IP，本地端口填電腦的端口24。目標主機填N510的IP，端口填23。

保存設置，重啟模塊。

點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。

4、RS485工作方式UDP client通訊測試

設置參數，保存重啟N510 。

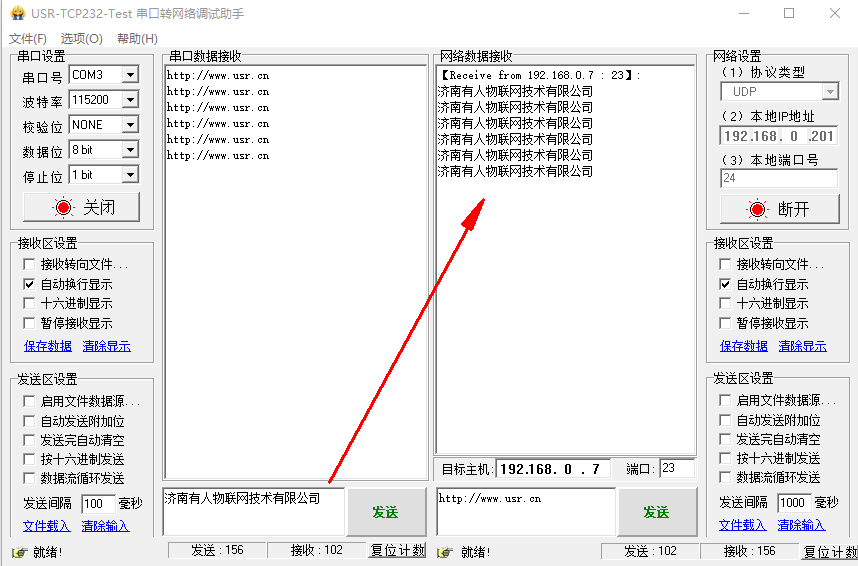

N510 RS485串口做UDP client，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用UDP打開，本地IP填電腦的IP，本地端口填電腦的端口24。目標主機填N510的IP，端口填23。

保存設置，重啟模塊。

點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。
